Eldris ベルト・クリップ

電子工作ネタではないのですが、モーラナイフ エルドリス Morakniv Eldris のシースをベルトに平行な方向に固定するクリップを作ってみました。

タイトル画像は手持ちの Morakniv Eldris Light Duty に取り付けた写真です。

問題なく使えるレベルだと思うので、紹介します。

素材はDMM.makeのエコノミーナイロンにしています。

形状

反対側から見ると下図の形状です。

シースには下図のように挿入して取り付けます。

ベルトを挟むクリップ部の内寸法は 45mm x 5mm にしました。

ベルトが無くてもズボンに挟んで使えます。

そのままポケットに入れてもさほど気にならない外形寸法だと思います。

ノギスを15mmに固定して先端を広げると下図のような形状をしています。

勘合

造形品は射出成型品に比べて寸法バラツキが大きいので、多少のバラツキは吸収出来る形状にしています。

ナイロンはザラザラした表面に仕上がるので、下図の（青色に塗った）突起は実測よりも0.2mm高く設計し、勘合前にヤスリで表面の凸凹を削る程度に調整しています。

ナイフを抜いてシースだけにして、ゆっくり挿入し、チョットきつ過ぎるかな？と思いながらグイッと押し込むとアッサリ勘合してしまいました。やはりきつ過ぎて手では抜けません。

工夫すれば抜けるとは思いますが、試していません。

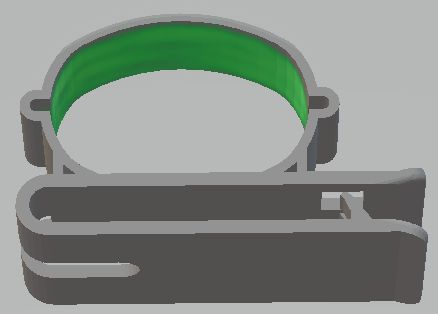

挿抜を容易にしたい場合は、予め下図の緑色の部分を少しづつ削って、様子を見ながら勘合させる方が良さそうです。

使用感

私は外に持ち出す機会が少ないので、家の中で試しています。

今のところ、とても気に入っています。

幅38mmのタクティカルベルトにも取り付けてみたところ問題ありません。

普段はズボンに直接挟んで使っていますがズレ動くことも少なく、安定しています。

ズボンから取り外す時には少し手間取りますが、コツを掴めば大丈夫です。

最初の造形品でピッタリ（過ぎる？）勘合が出来て嬉しいです。

そして、何より今現在これを持っているのは自分だけと言う満足感が良いです。

これからも自分が欲しいと思う造形品を作っていきたいと思います。
