Option Explicit
Option Base 0
'

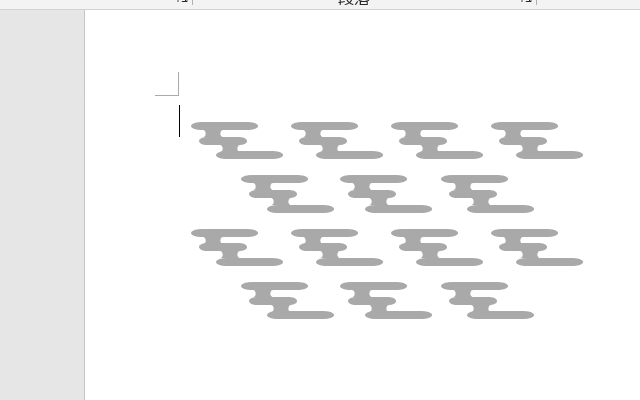

Public Sub 霞文様描画マクロ()
Const HAZELEFT = 80 '描画開始位置X
Const HAZETOPP = 90 ' Y
'
Const HAZESWD1 = 50 '描画幅1
Const HAZESWD2 = 12 '描画幅2(連結部分)
Const HAZESWD3 = 36 '描画幅3
Const HAZESHT1 = 6 '描画高さ
Const HAZESHT2 = 5 '描画高さ(連結部分)
'
Const HAZESMIS = 0.5 '霞描画位置係数
Const HAZESCNT = 3 '霞の段数
'
Const HAZELNRV = 3 '連結描画補正値
Const HAZEVSPC = 75 '横-間隔
Const HAZEHSPC = 40 '縦-間隔
Const HAZECOLS = 4 '横/描画数
Const HAZEROWS = 4 '縦/描画数
'---------------------------------------------------------------------------
Dim Ip As Integer, Jp As Integer
Dim Kp As Integer, Lp As Integer
Dim intDxp As Integer, intDyp As Integer
Dim intExp(HAZESCNT) As Integer
Dim lngCol As Long
'
lngCol = RGB(169, 169, 169) '←塗りつぶし色
For Jp = 0 To HAZEROWS - 1
intDyp = HAZETOPP + HAZEHSPC * Jp
'*霞描画位置設定
For Ip = 0 To HAZECOLS - IIf((Jp Mod 2) = 0, 1, 2)
intDxp = HAZELEFT + HAZEVSPC * Ip _
+ (HAZEVSPC / 2) * (Jp Mod 2)
intExp(0) = 0: intExp(HAZESCNT) = 0
For Kp = 1 To HAZESCNT - 1
intExp(Kp) = intExp(HAZESCNT) _
+ (IIf((Kp Mod 2) = 0, HAZESWD1, HAZESWD3) _
- HAZESWD2 * 2) * HAZESMIS
intExp(HAZESCNT) = intExp(HAZESCNT) + intExp(Kp)
Next Kp
For Kp = 0 To HAZESCNT - 1
' *霞(FC端子記号)描画
With ActiveDocument.Shapes.AddShape( _
msoShapeFlowchartTerminator, _
intDxp + intExp(Kp), _
intDyp + (HAZESHT1 + HAZESHT2) * Kp, _
IIf((Kp Mod 2) = 0, HAZESWD1, HAZESWD3), _
HAZESHT1)
.Fill.Visible = msoTrue
.Fill.ForeColor.RGB = lngCol
.Line.Visible = msoFalse
End With
'
If Kp < HAZESCNT - 1 Then
For Lp = 0 To 1
'*連結(FC記憶データ記号)描画
With ActiveDocument.Shapes.AddShape( _
msoShapeFlowchartStoredData, _
intDxp + intExp(Kp + 1) _
+ HAZESWD2 / 4 + HAZELNRV * Lp, _
intDyp + (HAZESHT1 + HAZESHT2) * Kp _
+ HAZESHT1, _
HAZESWD2, HAZESHT2)
.Fill.Visible = msoTrue
.Fill.ForeColor.RGB = lngCol
.Line.Visible = msoFalse
If Lp = 0 Then
.Flip msoFlipHorizontal
End If
End With
Next Lp
End If
Next Kp
Next Ip
Next Jp
End Sub
