図面・手描きから3D CADデータを作成します

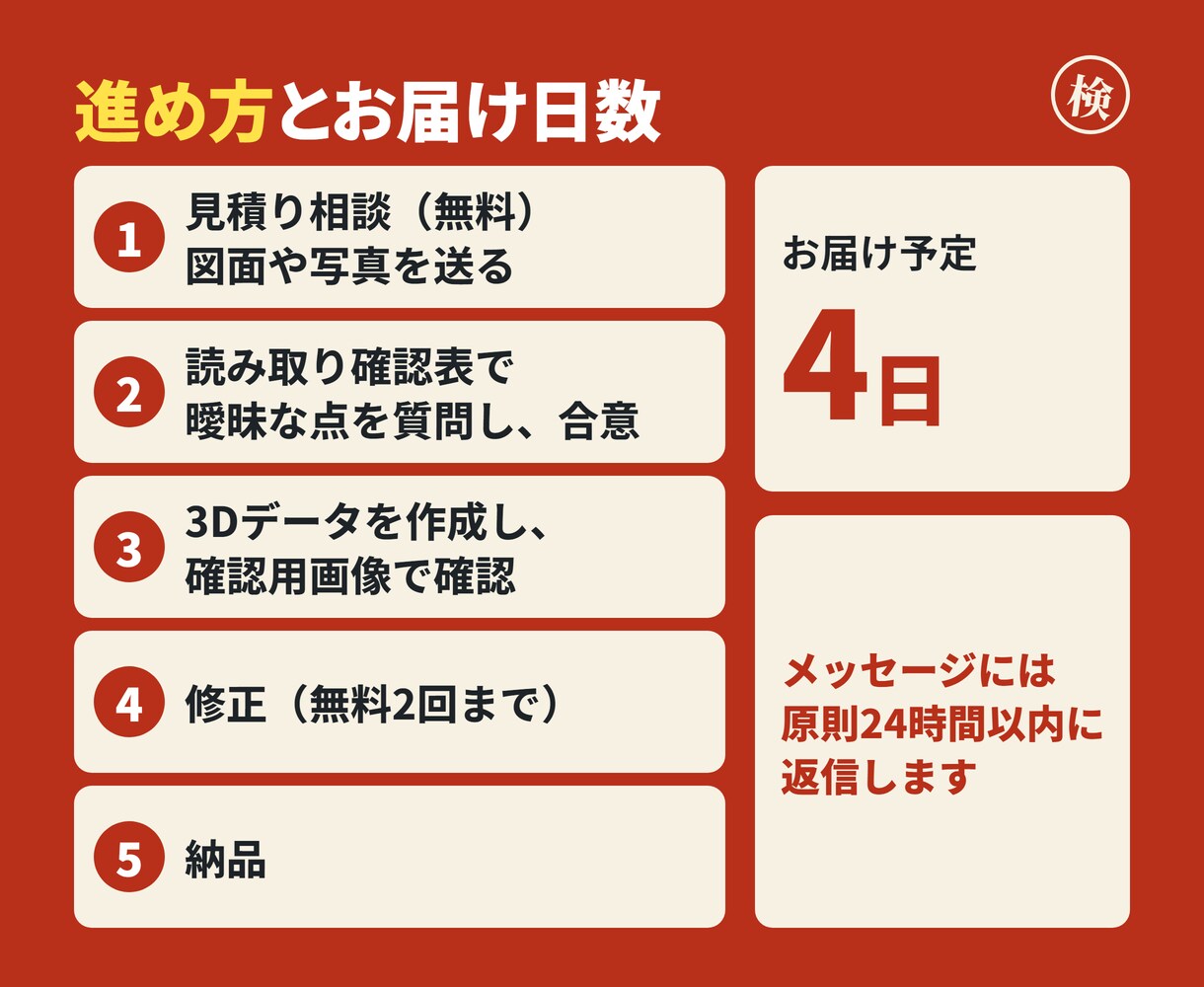

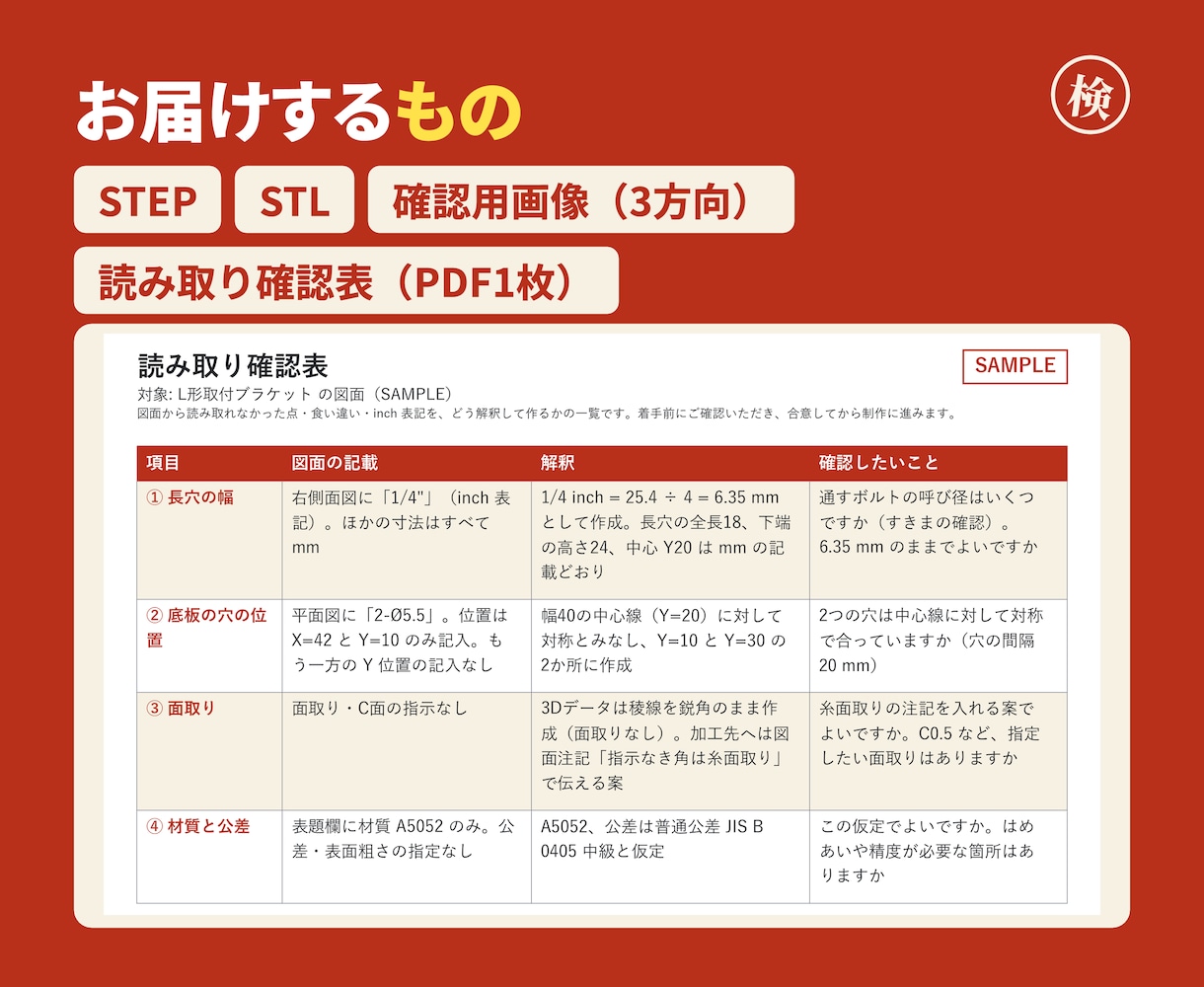

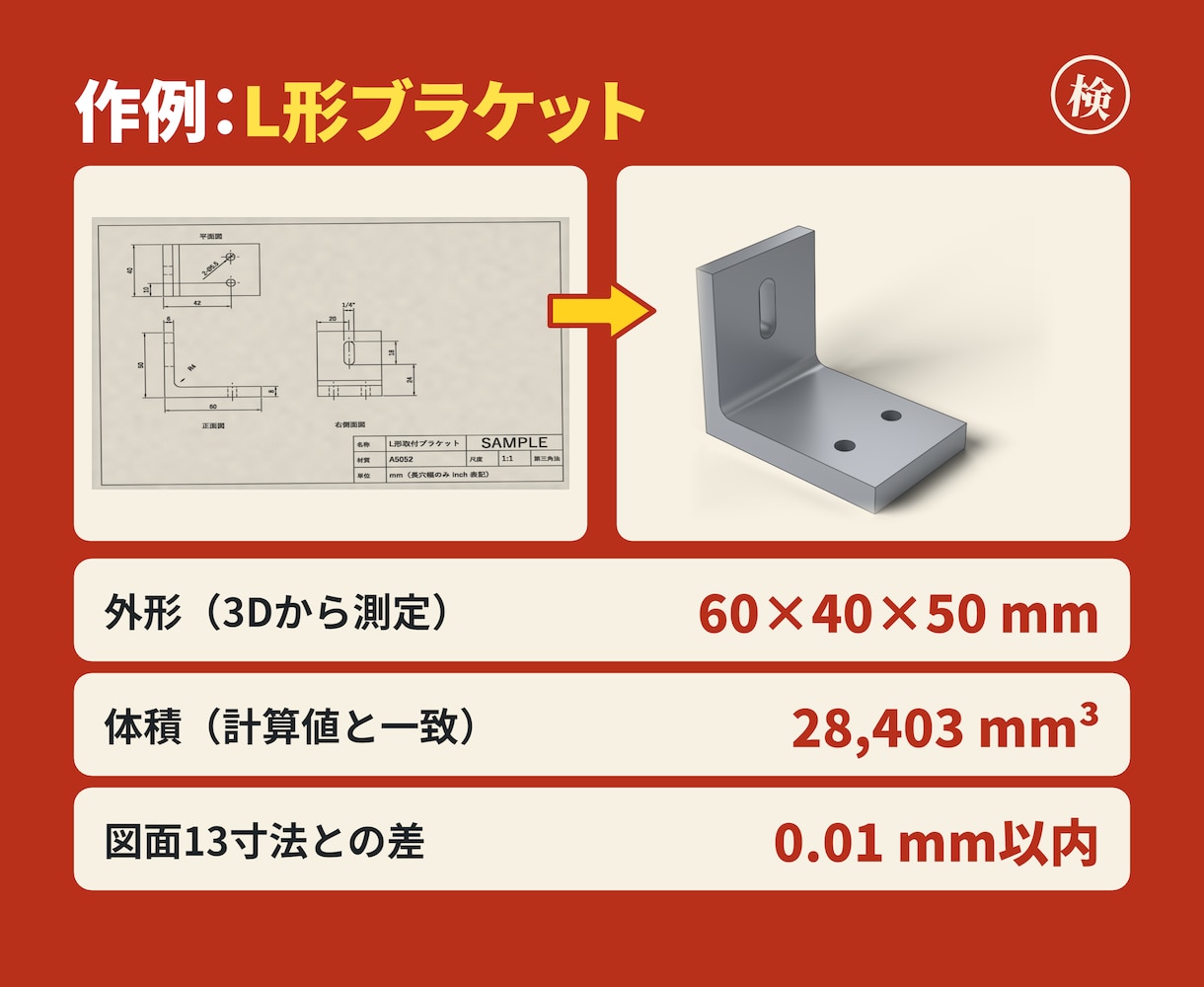

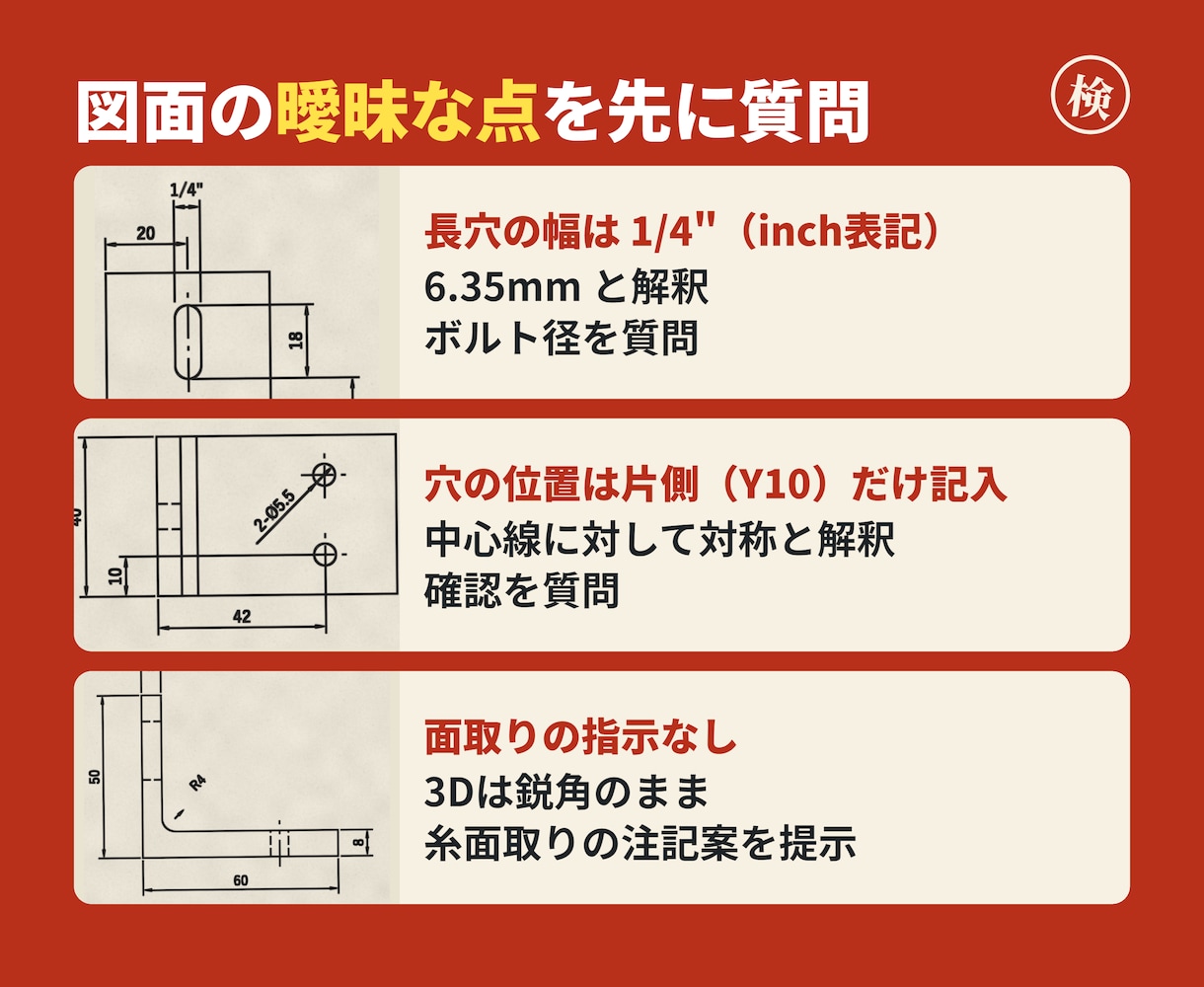

紙の図面・PDF・寸法入りの手描きメモから、3D CADデータ（STEP・STL）を作ってお渡しします。 着手前に「読み取り確認表」で図面の曖昧な点を質問し、合意してから作るので、作り直しになりにくい進め方です。 【こんなご依頼に】 ・紙やPDFの図面があり、3Dデータにしたい ・寸法を書き込んだ手描きのメモしかない ・加工先に渡すSTEPデータが必要 ・3Dプリンターで出力するSTLが欲しい 【基本料金（5,000円）でできること】 ・単品の部品1点 ・主要な寸法が読める図面、または寸法入りの手描き ・穴・面取り・ポケット・段差などが合計20か所程度まで ・曲面（自由曲面）を含まない形状 【料金の目安】 ・特徴が少ないブラケット・プレート … 5,000円 ・穴・段差・ポケットが多い削り出し部品（20か所を超えるもの） … 8,000〜12,000円 ・複数部品、曲面を含むもの … お見積り（無料） ※基本を超える場合は、購入前にお見積りします。追加部品・2D図面の清書・お急ぎなどは有料オプションで承ります。 【お届けするもの】 ・STEPデータ ・STLデータ ・読み取り確認表（PDF1枚）… 読めなかった寸法、図面の食い違い、inchとmmの混在などを、どう解釈したかの一覧 ・確認用画像（3方向） 【納品前に確かめること】 ・3Dデータから測り直した寸法が、図面の数値と合っているか ・STEPを書き出して読み直し、1つの閉じた立体として開けるか ・鍛造・鋳造の素材図面は削り代を含むため、完成図面と取り違えていないか ・読み取り確認表の質問に、すべて答えが出ているか 【進め方】お届け予定は4日です 1. 見積り相談（無料）… 図面や写真をお送りください。メッセージには原則24時間以内に返信します 2. 読み取り確認表で、曖昧な点を質問し、合意します 3. 3Dデータを作成し、確認用画像でご確認いただきます 4. 修正（無料2回まで） 5. 納品 【お受けできないもの】 ・図面にない寸法を、確認なしに決めること（質問してから決めます） ・強度計算・解析、加工や製作の代行 ・建築・土木・電気回路の図面 ・人命・安全に直接関わる部品 ・権利をお持ちでない他者の図面・製品のコピー 【担当者について】 DX・ロボティクス分野のスタートアップで、大手企業向け製品のギミック（可動・嵌合・クリック感を伴う機構部品）の設計・開発・納品を担当した経験があります。切削部品を加工先へ手配した経験もあります。使用ソフトはFusion 360（主）とAutoCADです。 掲載の作例は自主制作です。作例の図面は説明用に作成したもので、画像は3DデータのCGです。
