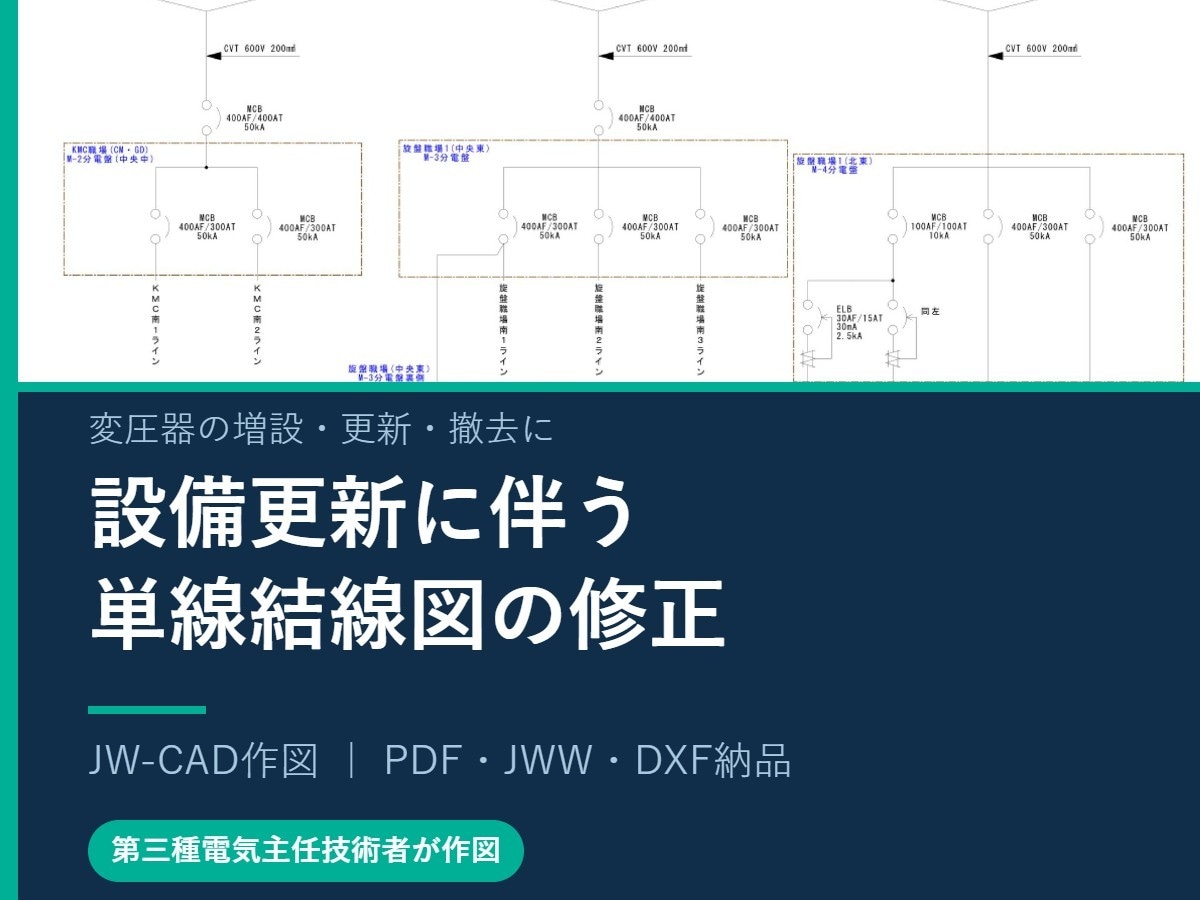

設備更新に伴う単線結線図を修正します

【第三種電気主任技術者が、JW-CADで修正します】 キュービクルの更新や設備の改修で構成が変わったのに、図面が古いままになっていませんか。 既存の単線結線図をお預かりし、現在の設備構成に合わせて修正いたします。 PDFでの納品に加え、JWWデータ（JW-CAD形式）やDXFデータでの納品も可能です。 ■ こんな方におすすめ ・変圧器を増設、更新、撤去したが図面が直っていない方 ・キュービクルを更新したので図面を現状に合わせたい方 ・保安協会の点検時に「図面が古い」と指摘された方 ・図面が何世代も手書きで追記され、読みにくくなっている方 ・電気主任技術者として、図面の維持管理の手間を減らしたい方 ■ 対応できる内容 ・変圧器の増設、容量変更、更新、撤去にともなう修正 ・遮断器、開閉器（VCB、LBS など）の変更 ・低圧側の盤の追加、削除 ・改修履歴が手書きで追記された図面の整理、清書 ・図面が見つからない場合の、現地写真からの作図もご相談ください ■ 納品形式 ・PDF（標準） ・JWWデータ（JW-CAD形式）※オプション ・DXFデータ ※オプション CADデータでお渡しできますので、次回の改修時にご自身で修正していただけます。 ■ 進め方 1. 現在の図面（PDF・写真・CADデータ）と、変更内容をお送りください 2. 内容を確認し、不明な点はこちらから質問いたします 3. 図面をご確認いただき、修正いたします（無料3回） 4. 納品 ■ 作成者について 工場の電気設備管理に従事しており、第三種電気主任技術者（2023年取得）です。 設備改修にともなう図面の変更管理を、実務として日常的に行っています。 ■ 守秘・情報管理について 実在の設備情報や社名は、ご希望がない限り図面に記載いたしません。 ■ ご注意 本サービスは図面作成の支援です。 設計責任や法的判断をともなう業務、詳細な設計計算・保護協調計算は対象外とさせていただきます。 修正範囲や納期のご相談だけでも歓迎です。 まずは「見積り相談」からお気軽にご連絡ください。
