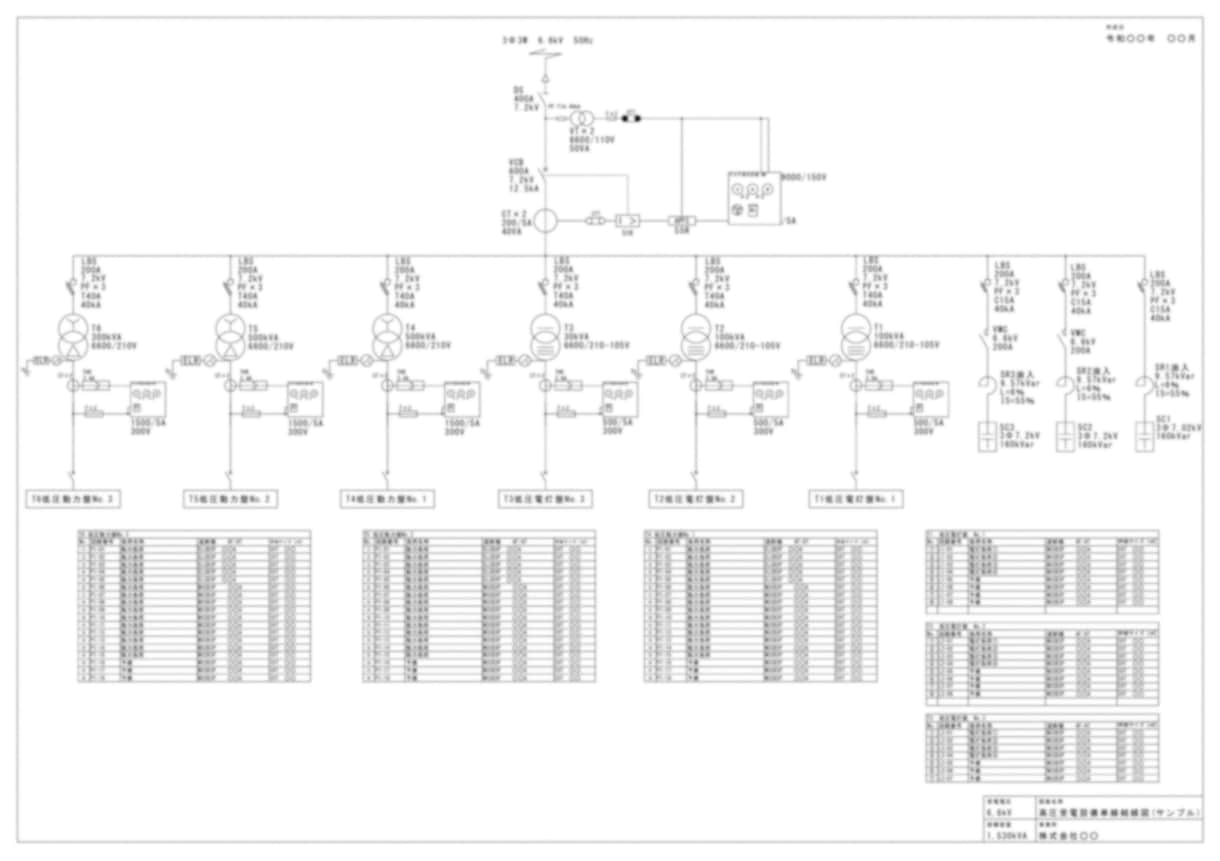

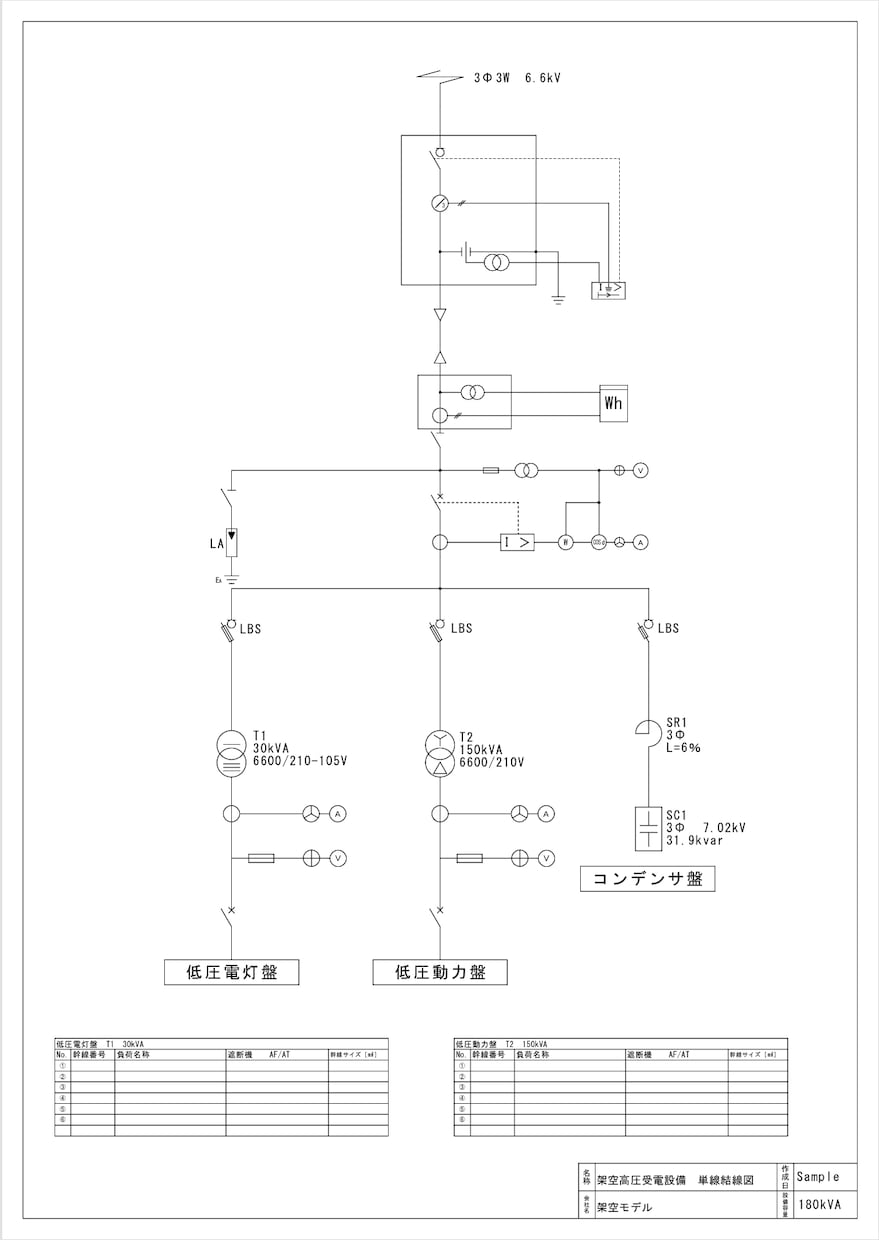

高圧受電設備の単線結線図を分かりやすく作成します

サービス内容 高圧受電設備（6.6kV）の単線結線図を作成いたします。 保安協会提出用、設備説明用、既存図面の清書・整理などに対応可能です。 ・新規作成／既存図面の書き直し ・教科書・実用書に基づいた標準的な構成 ・見やすく、第三者にも伝わる図面を心がけています 対応できる内容 ・高圧受電設備（6.6kV）の単線結線図 ・変圧器 1～2台程度の一般的な構成 ・主回路・基本的な保護要素（VCB、LBS、CT、VT 等） ・低圧側は盤レベルまで（動力盤・電灯盤など） ・特高や太陽光についてはご相談の上とさせていただきます。 ※ 詳細な設計計算や保護協調計算は本サービス対象外です （必要な場合は事前にご相談ください） 作成者について ・現役で工場の電気設備管理に従事 ・高圧受電設備の図面確認・管理経験あり ・守秘義務・情報管理を重視しています ※ 実在の設備情報や社名は、 ご希望がない限り図面に記載しませんのでご安心ください。 納品形式 ・PDF ・jww（ご希望に応じて） ・印刷（ご希望の応じて） ご依頼の流れ 1.メッセージで設備概要を簡単にヒアリング 2.図面作成 3.ご確認・軽微な修正対応 4.納品 ※ 不明点が多い場合でも、分かる範囲で整理しながら作成します。 こんな方におすすめ ・保安協会提出用の単線結線図が必要な方 ・手書き・古い図面を整理したい方 ・電気が専門でなく、分かりやすい図を求めている方 ※注意事項 本サービスは図面作成支援です 設計責任・法的判断を伴う業務は行っておりません
