Rebro（建築設備用BIMソフト）を使用し、空調換気設備、衛生設備、消火設備の機器、部材のBIMモデル、3Dモデルを作成します。

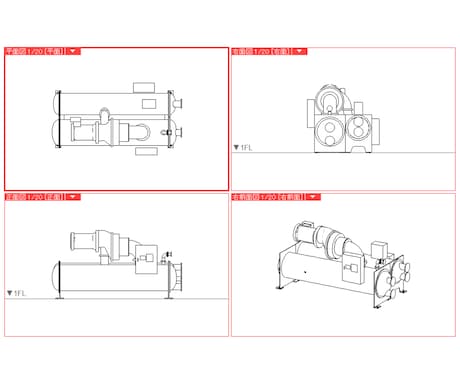

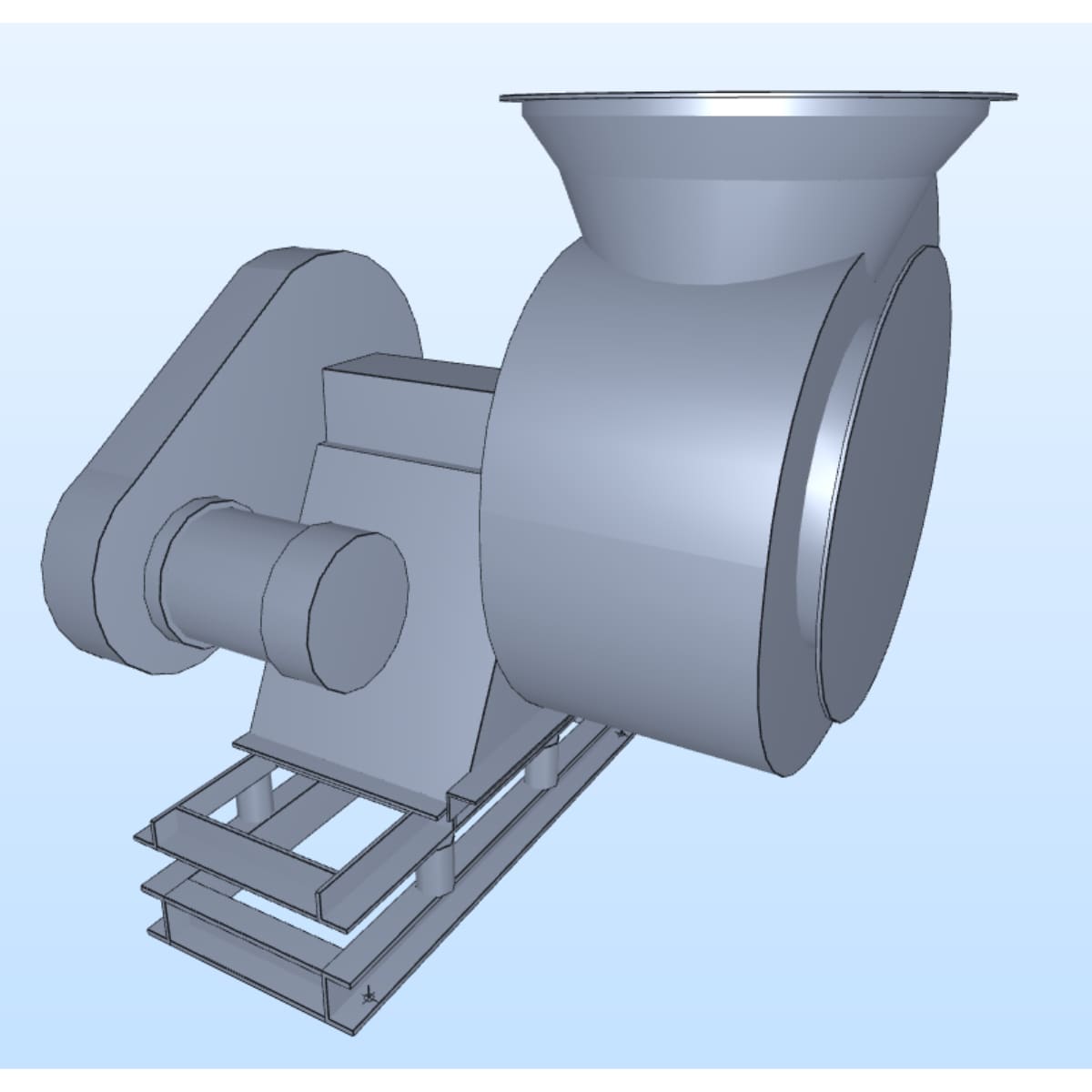

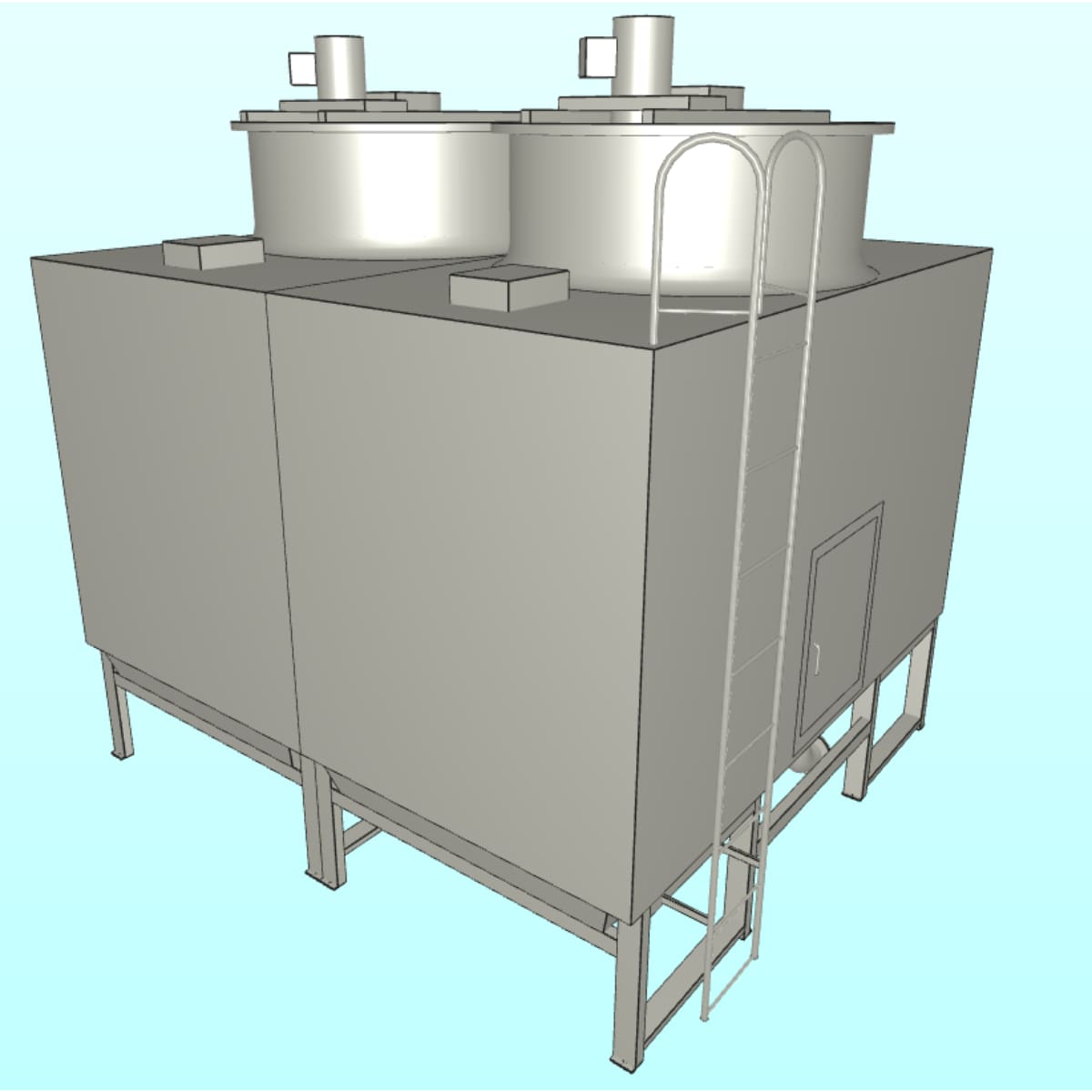

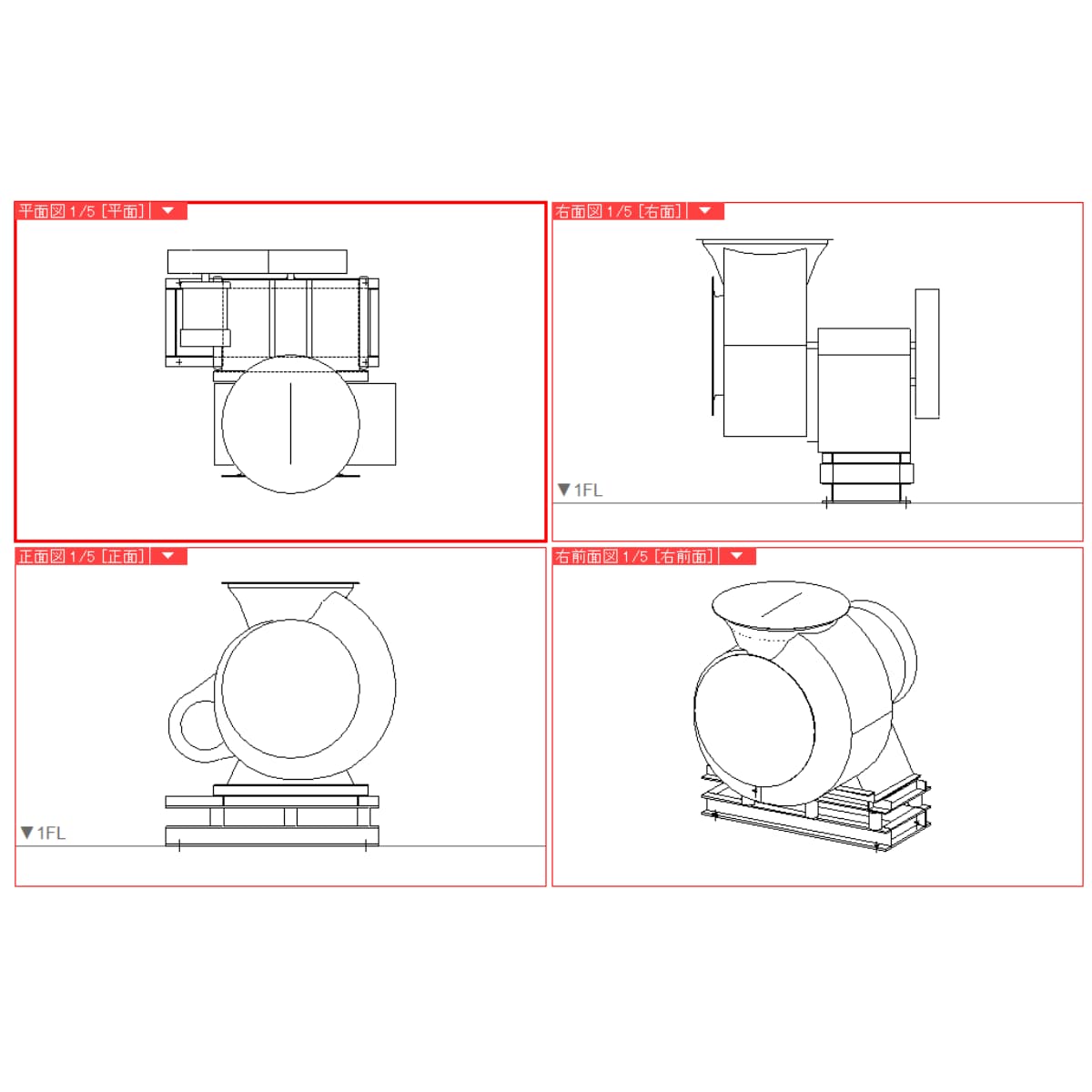

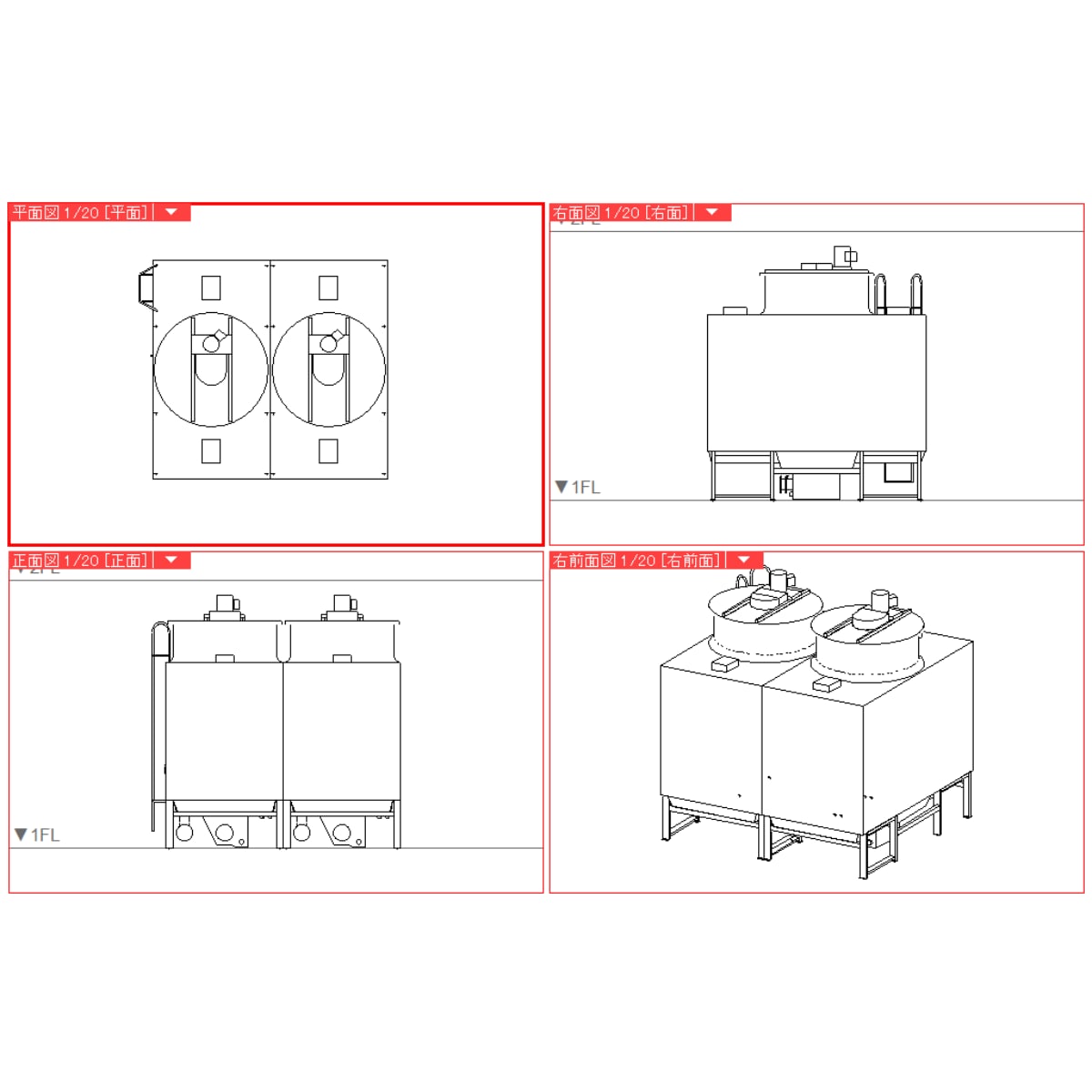

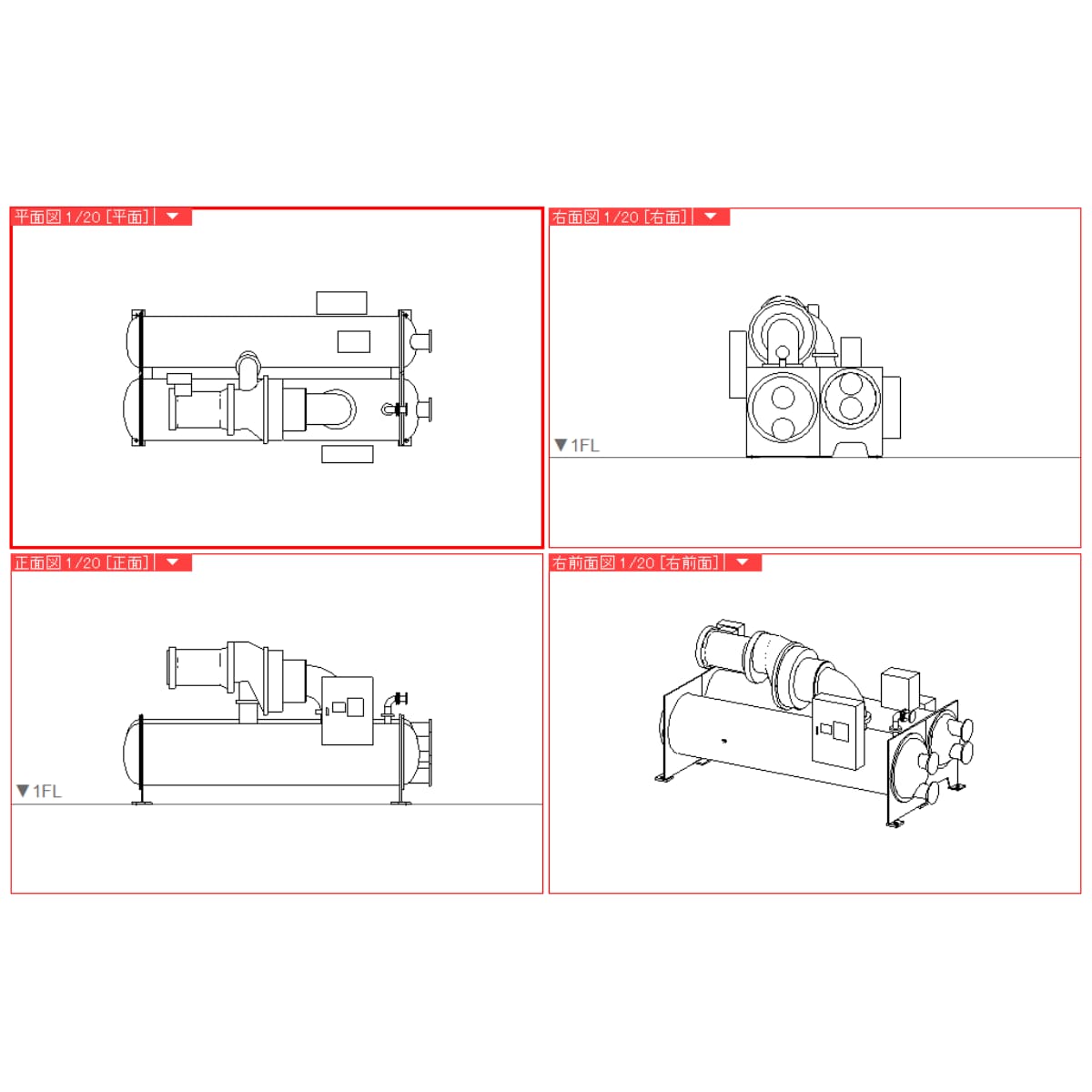

※完成品イメージは画像、ポートフォリオをご覧ください。
①機器・部材の作成
お客様ご用意の2D-CADデータ（DXF、DWG等）もしくはPDFデータを元に、3Dモデルを作成します。
接続口情報、アンカーボルト位置も作成します。
納品はRebroデータもしくはIFCデータとなります。
IFCデータはTfas等のCADソフトでも取り込み可能です。
■価格目安
大型機器（例：冷凍機、冷却塔）・・・6,000円／個

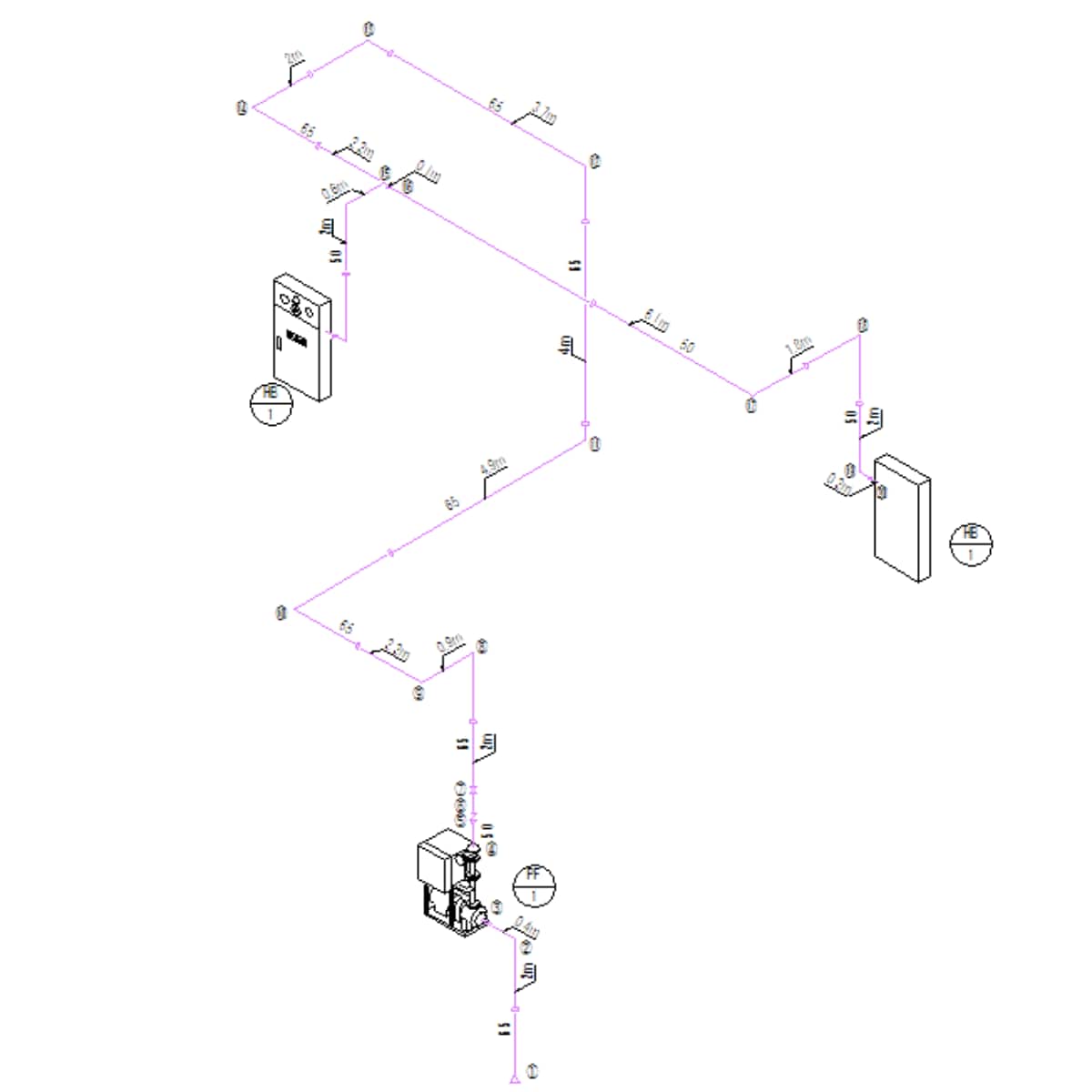

②消火設備配管等のアイソメ図の作成 ※配管抵抗計算は行いません。
お客様ご用意の配管施工図データ（RebroもしくはIFCデータ）を元に、多少の補正を行いアイソメ図を作成します。
ご要望により、系統記号や配管距離も作図します。
納品はRebroデータもしくはDWG（2D）、PDFも可能です。

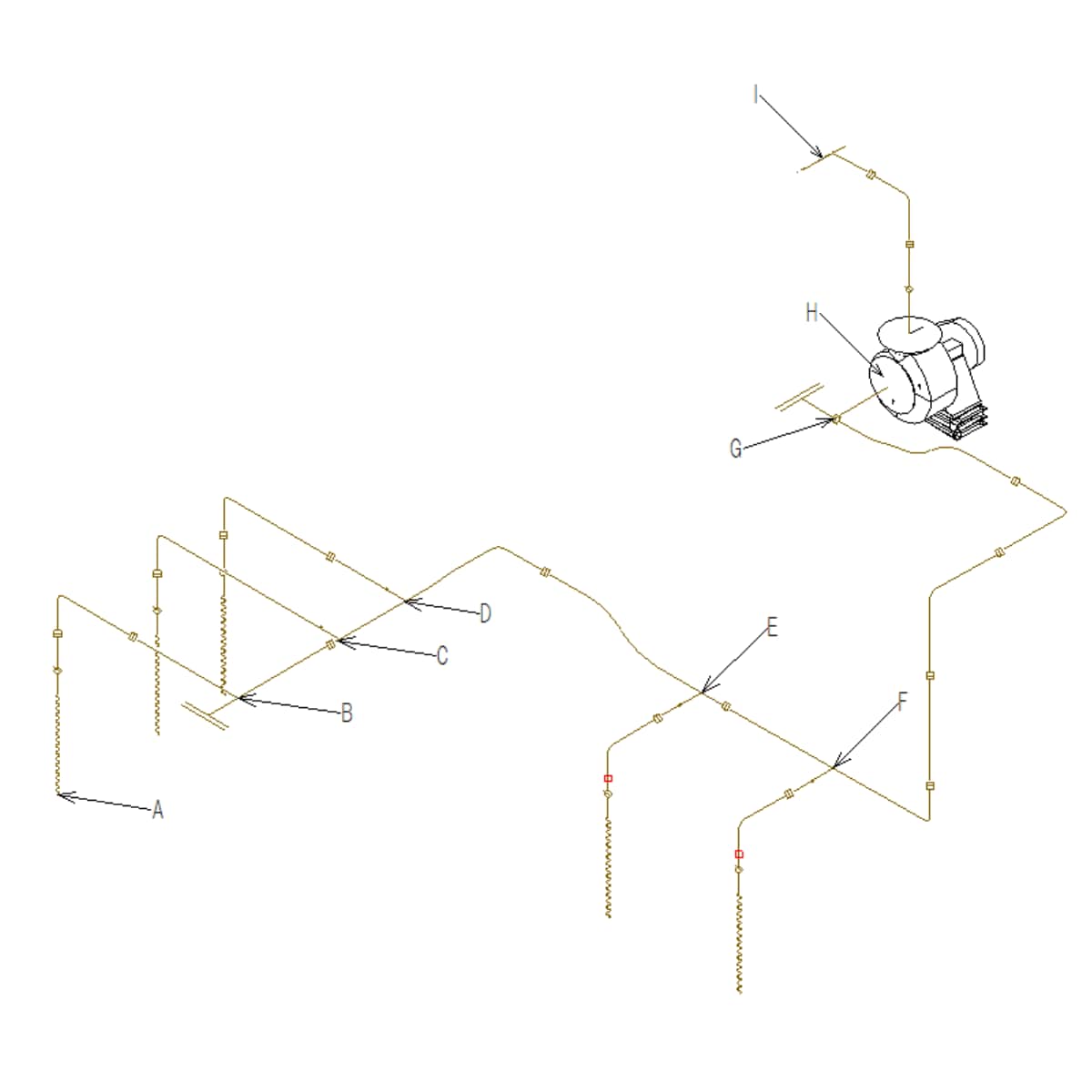

③ダクトのアイソメ図の作成及びダクト抵抗計算
お客様ご用意のダクト施工図データ（RebroもしくはIFCデータ）を元に、多少の補正を行いアイソメ図を作成します。
また、Rebroの自動計算機能によりダクト抵抗計算も可能です。
納品はRebroデータもしくはDWG（2D）、PDFも可能です。（計算書はExcel）
まず、お客様から図面、資料を頂き、お見積りいたします。
内容、ボリューム、納期によってはお断りする場合がございます。
①機器・部材の作成
・精度は、あくまで一般的な「建築設備業界の施工図」で使うレベルとなります。
・最大外形寸法、接続口情報、アンカーボルト位置等の最低限押さえるべきポイントは間違いのないように作図いたします。
・頂いた図面では読み取れない形状、寸法等は、こちらで判断でさせて頂きます。
・IFCデータに変換し別のCADで読み込むと部分的にデータが欠落する場合があります。
②消火設備配管等のアイソメ図の作成
・配管抵抗計算は行いません。
③ダクトのアイソメ図の作成及びダクト抵抗計算
・ダクト抵抗計算はあくまで参考値となります。必ず、技術者が計算内容をチェックの上、ご活用ください。
・計算は、Rebro自動計算機能にて行います。抵抗係数等はRebroにより自動的に入力されます。
・計算書はRebroから出力されたExcelデータで納品します。計算式も入っているため、抵抗係数等はお客様にて修正可能です。
