AP(アストロプロダクツ) 10W充電式LED投光器 の修理依頼を受けました。
LEDが光らないということでしたので、早速分解し、内部状態を確認していきました。
状態確認

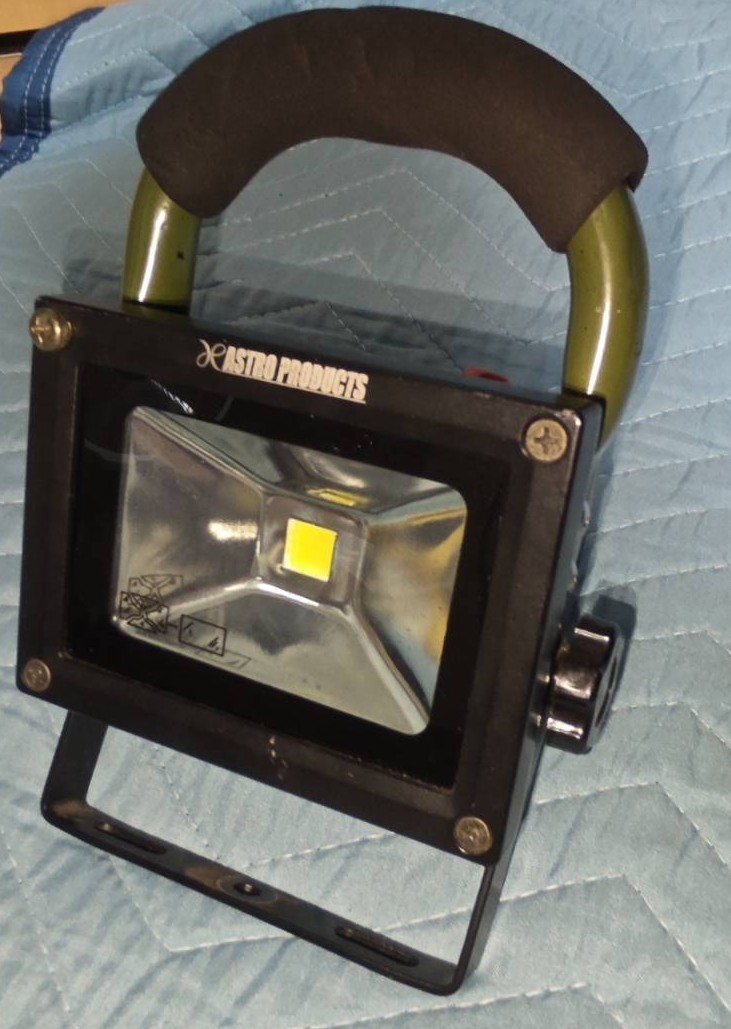

こちらがその本体です。
とりあえず分解して、原因を特定していきます。
分解

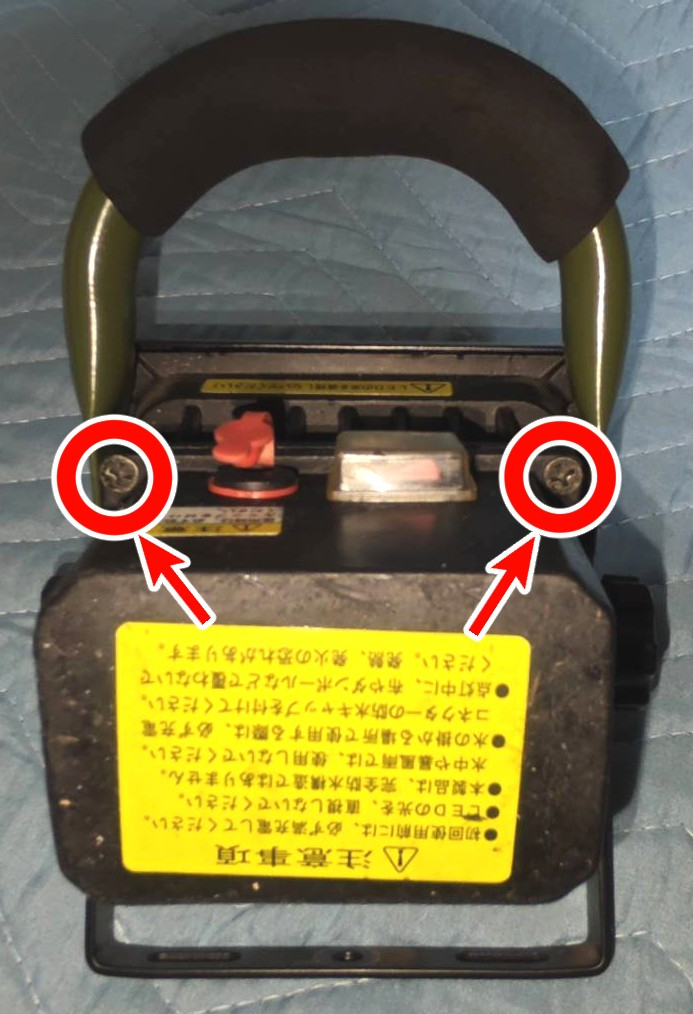

後ろの4ヶ所ねじ止めされているので、外します。

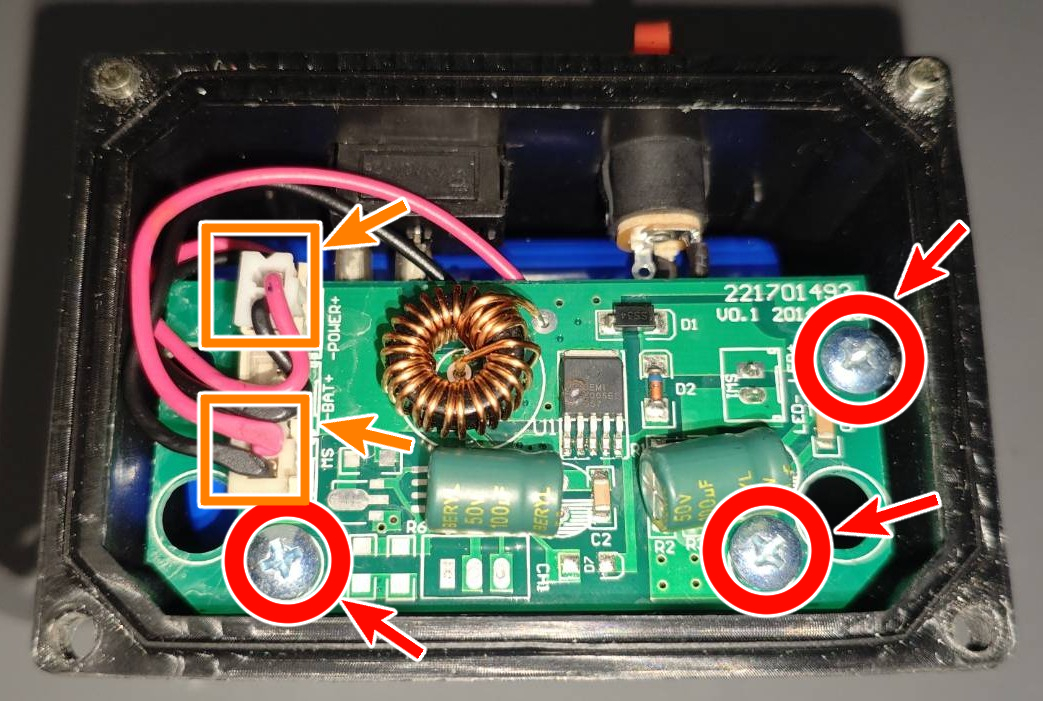

コネクタとネジを外し、基板を取り外します。
ネジ3本で止まっています。
上から外部充電用、真ん中はリチウムイオンバッテリー用、下はスイッチ用 のコネクタとなっています。
送られてきた際には、真ん中のリチウムイオンバッテリー用コネクタは既に外されていました。
基板の裏面には、LED用のコネクタがあるので、一気に引っ張り出すと破損するので、コネクタを外して、基板を取り外します。
修理箇所の特定

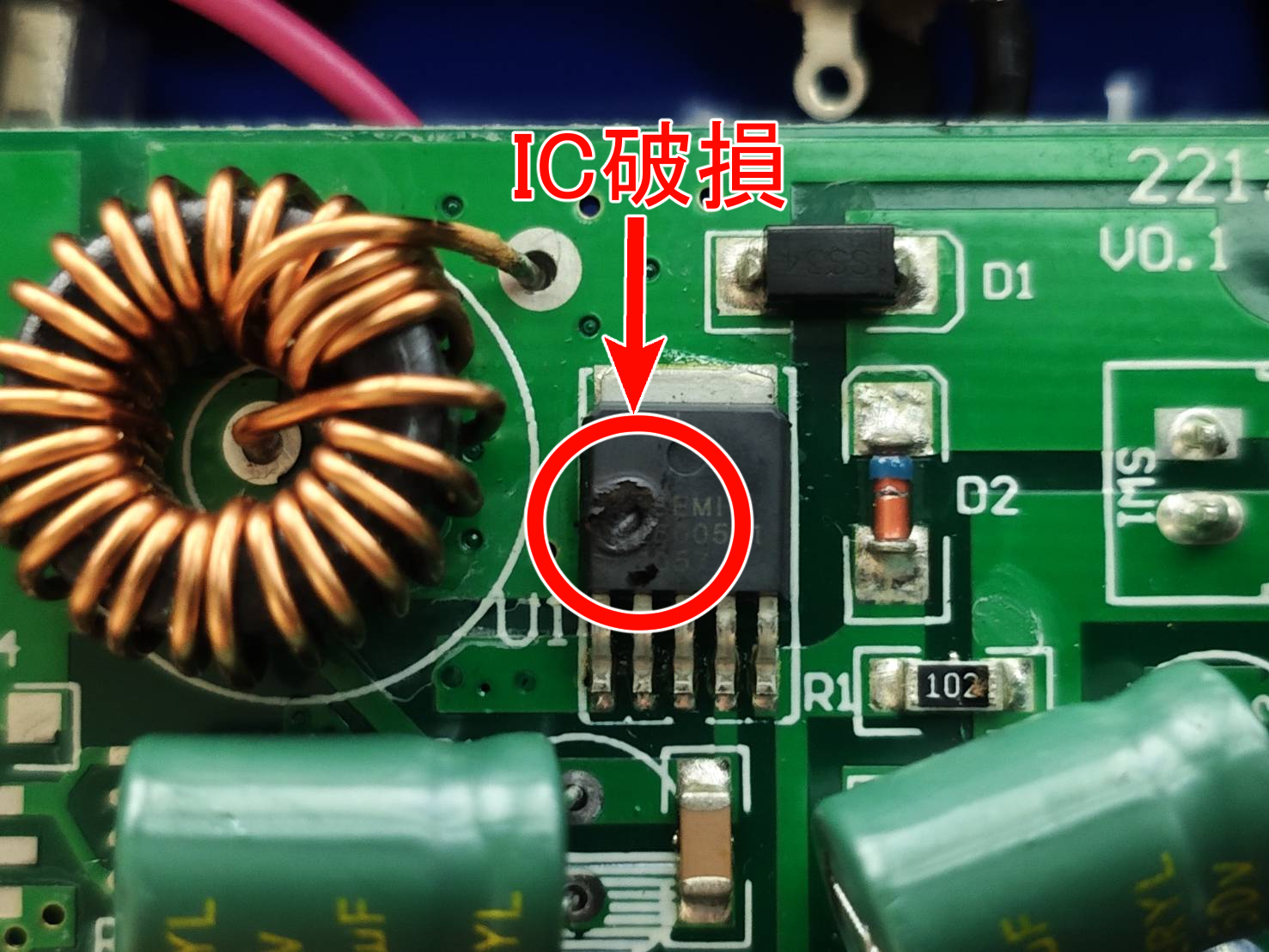

基板を見て、すぐに故障箇所の特定ができました。
IC部品が損傷しています。
部品の型番の一部が損傷により見えなくなっていましたが、残りの部分を読み取って調べてみました。
XL6005E1 というICであることが判明しました。
各種バッテリー駆動機器の昇圧・降圧を行うICです。
他の部品には特に不具合はなさそうなので、こちらの部品を取り寄せて、交換作業を行いました。
ICが破損した原因
部品が届く前のチェックで、なぜICが破損したのか、判明することとなります。
依頼者様がリチウムイオンバッテリーの交換を行ったそうで、交換後に点灯しなくなったということでした。
交換前のバッテリーも同封されており、バッテリー電圧を測定したら電圧は出ていませんでした。
交換後のバッテリーは7.4V出力されていたので、新しいバッテリー自体は問題ありません。
問題は、電圧ではありませんでした。コネクタの＋とーが逆だったのです。

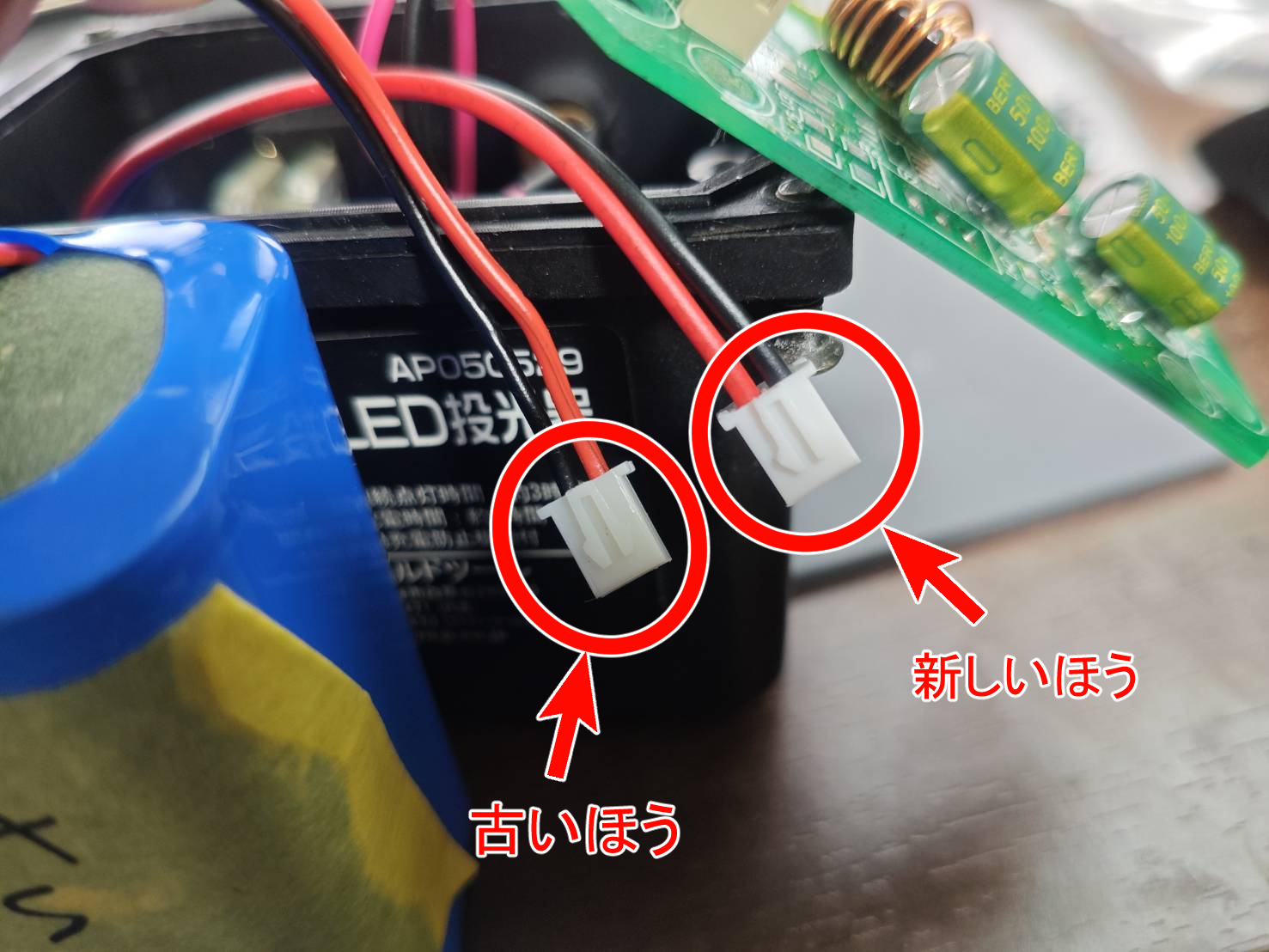

古いほうと新しいほうとでは、同じコネクタですが、赤線(+)と黒線(-)の接続が逆になっていました。
届いたまま基板に差し込んだのだと思われます。
これが破損の原因となったようです。
新しいほうのバッテリーの線を入れ替えておきます。
※赤線がーで、黒線が＋のバッテリーも存在しますので、極性についてはしっかり確認しておきましょう。
動作確認
最後に元通りに組み上げて動作確認を行います。

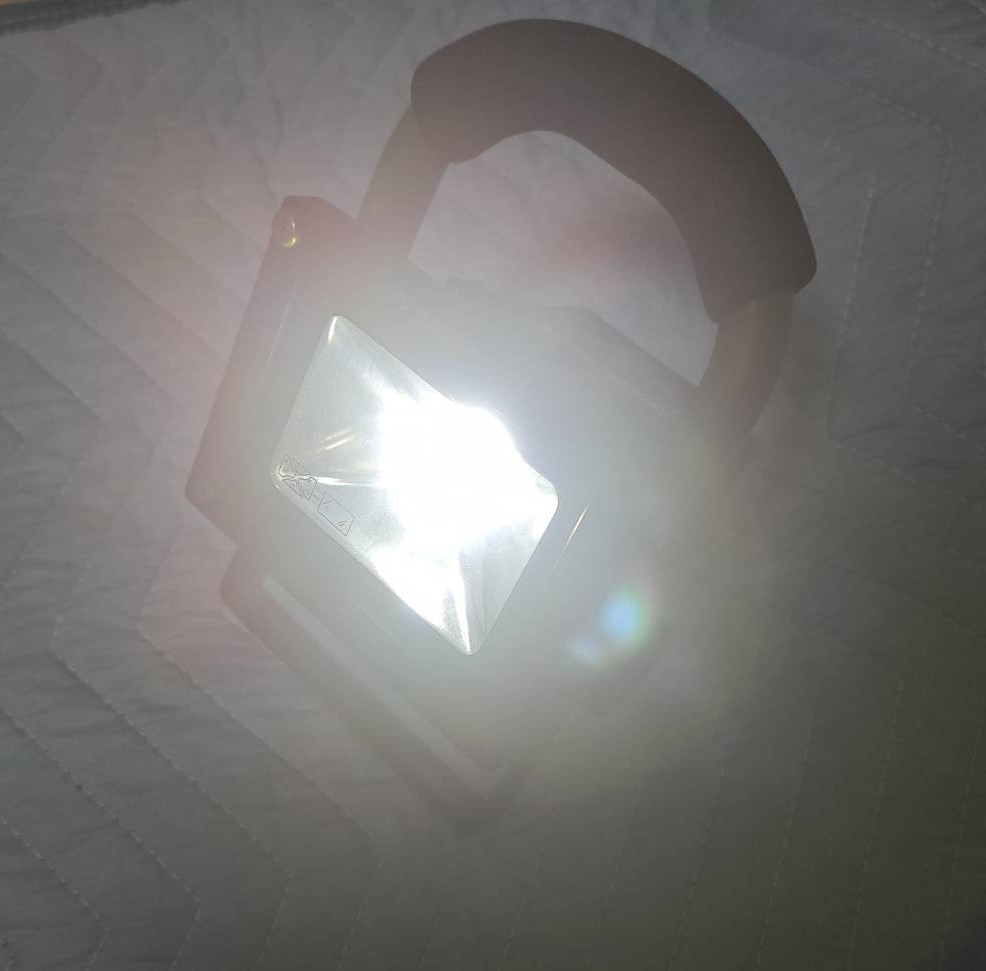

スイッチをONにすると、LEDが発光しました。めちゃくちゃ眩しいです！
充電アダプタも挿してみましたが、壊れることもありませんでした。
問題なければこれにて修理完了になります！
