製作例 その１ レーザカッタ カットデータの製作

こんにちは。ブログは初投稿になります。

ここでは過去の製作例の一部をご紹介していきたいと思います。

もちろん、ご依頼者様の許可を得たものだけに限り、掲載致します。

今回のご依頼は、木板をレーザカッタにて切断し、立体パズルを作りたい！！とのご要望で、カットデータ（dxf)をご提供させて頂きました。

まずはお打ち合わせです。

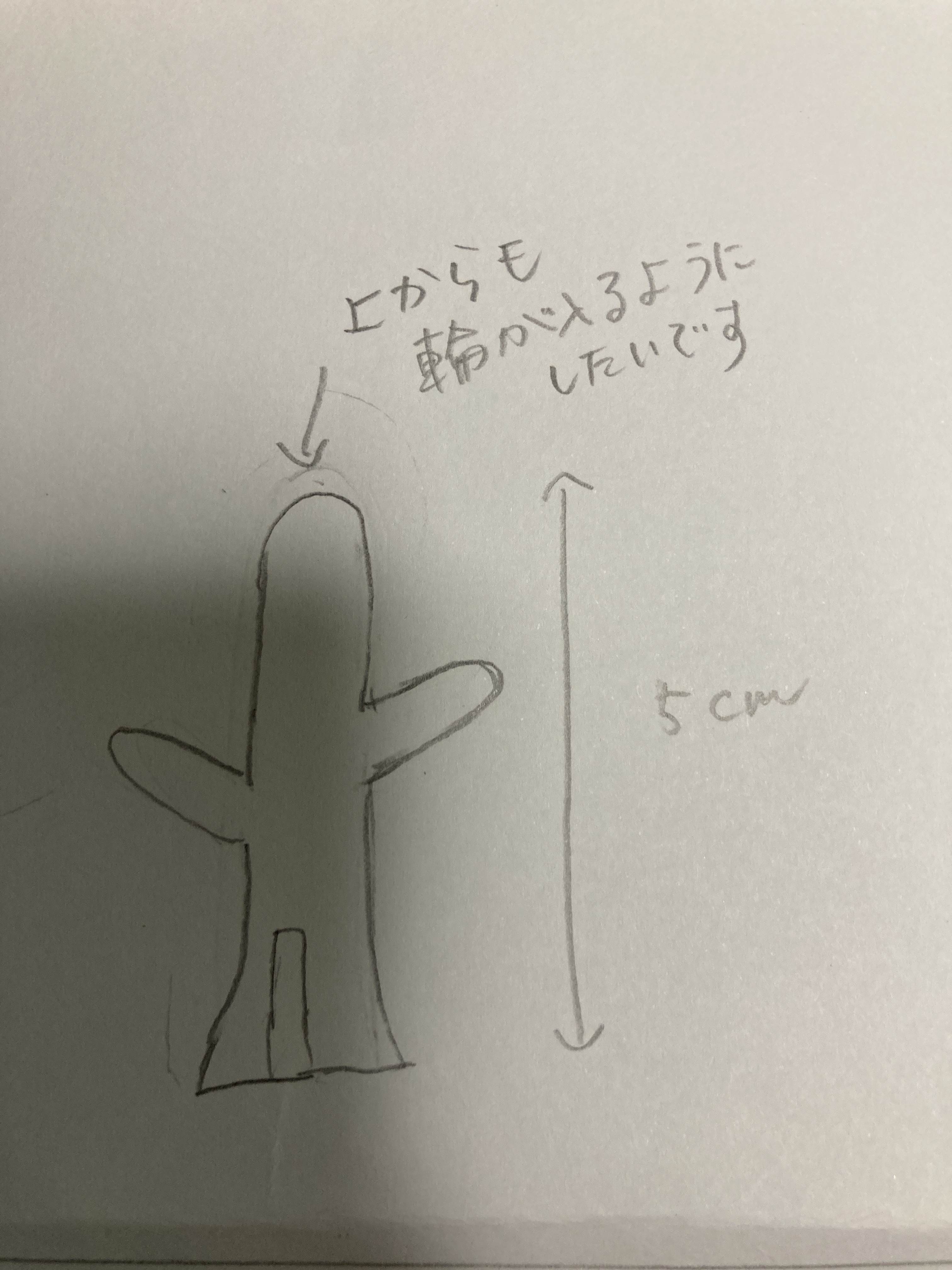

ご依頼者様より頂いたデータがこちら

↓

木の形状をした、輪投げです。

（本当はもっと複雑かつ面白い機構を交えたものですが、その一部です。）

必要な情報を手書きで記載頂いております。

もちろん、メッセージでもお打ち合わせは可能ですが、やはり図などで頂いた方が話が早いです。

それを基に、双方で提案、構想を練る事数回・・・・

３DCADにて、イメージを作成、形状について確認していきます。

レーザカットデータは２D図面ですが、立体パズル　ということでパーツの組み合わせが必要になってきます。

そのあたりの設計は３DCADで行いましたので、イメージ図をご提供させて頂きました。

修正に関しても、手書きで頂けましたので大変助かりました。

数回にわたって、修正、微調整を繰り返したのち、3Dデータから2DCAD

(dxf型式)にエクスポートし、無事に終了致しました。

レーザカッタによるカットは、ご依頼者様によって作業して頂きました。

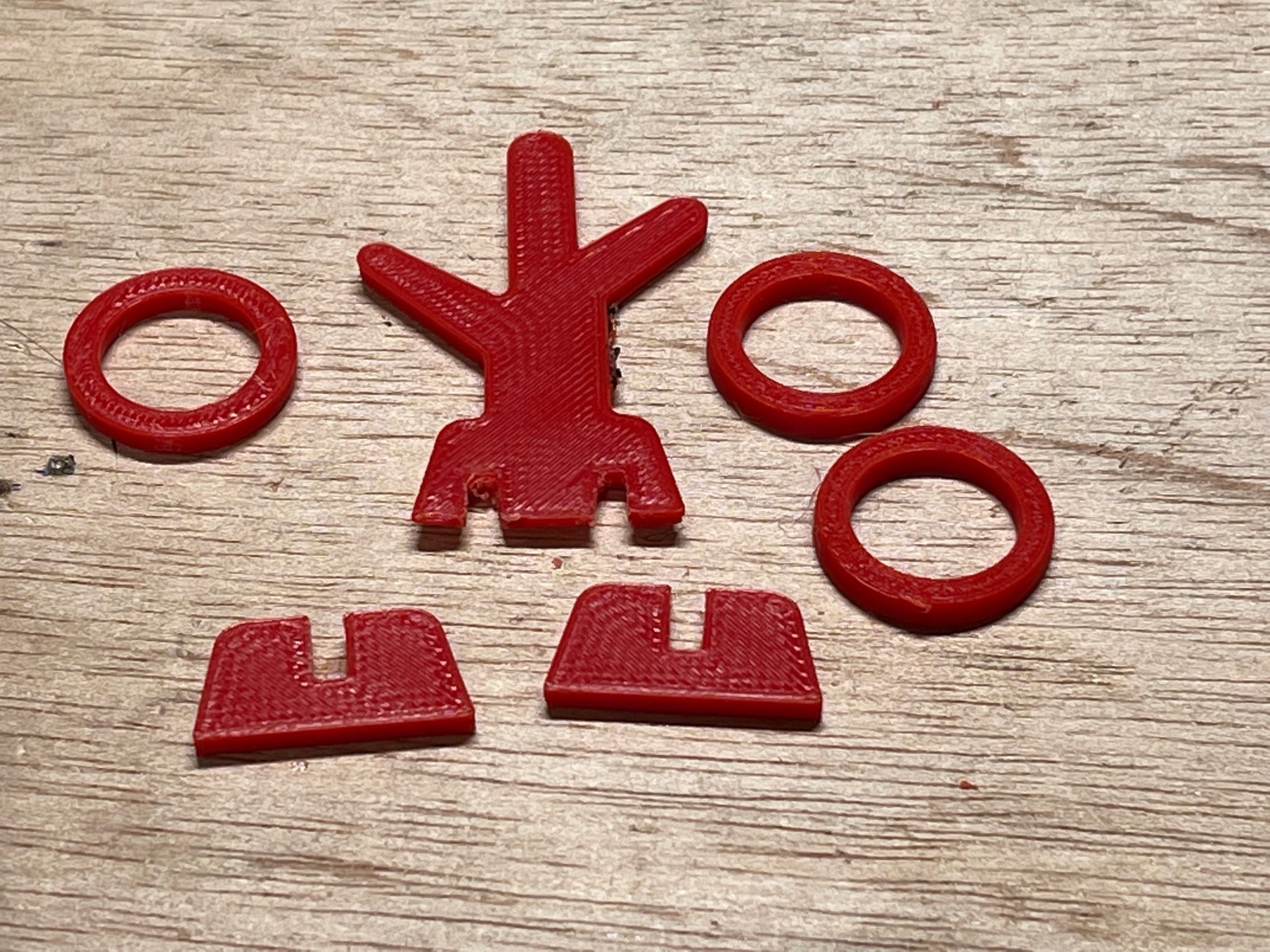

せっかくですので、当方の３Dプリンタにて作らせて頂いたデータを出力してみます。

仕上げの調整は必要ですが、思う形に仕上がりました。

最後になりましたが、今回の投稿にあたってデータの使用許諾を快く頂いた

ご依頼者様には感謝致しております。

ありがとうございました。

また機会がございましたら宜しくお願い致します。
