affinity｜シャッターロゴをつくる

カメラの絞りを表すシャッターロゴ、写真やカメラ関連でよく見かけます。

今日は、このシャッターロゴをaffinityで作ってみましょう。

今回つくるモノ

ここから先は、操作手順になります。

1. 新規ドキュメントを作る。

affinityを起動し、「ベクター」モードにします。

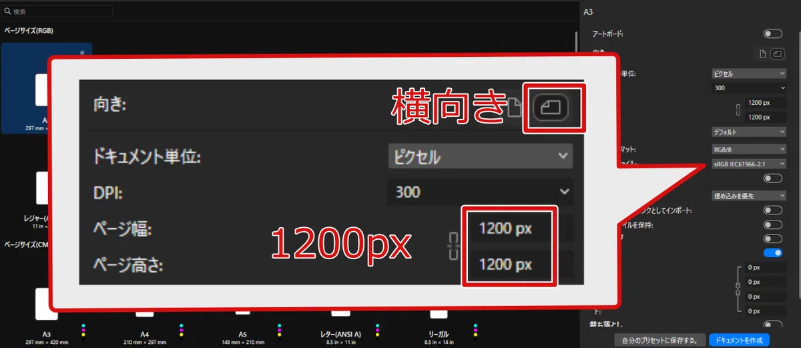

上部メニューの「ファイル」＞「新規」と進み、以下のプロパティを入れて、新規ドキュメントを作成します。

・向き：横向き

・サイズ：W1200 x H1200 px

任意のファイル名をつけ、デスクトップ等に一旦保存しておきます。

2. スウォッチを追加する

スウォッチを追加します。

追加するスウォッチのカラーコードは以下になります。

・赤 #E60012

・橙 #F39800

・黄 #F4EA41

・緑 #009944

・青 #005AA0

・紫 #920783

3. 円を描く

楕円ツールを使って、正円を描きます。

正円のプロパティは以下になります。

・サイズ：W:600 x H:600 px

・色（グレー）：#E3E2E2

・中点の座標：X600　Y600

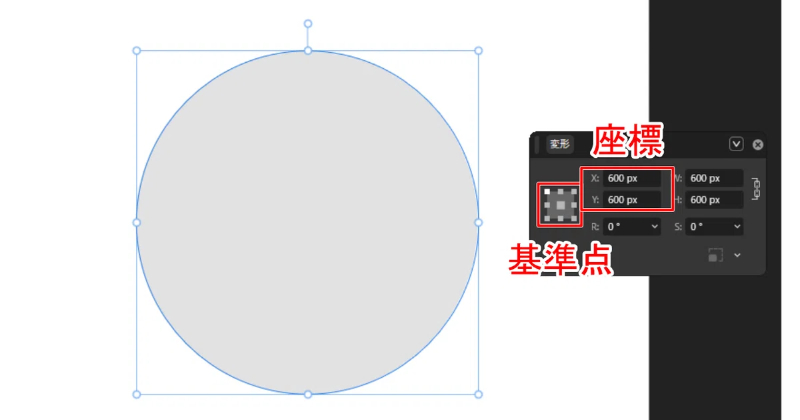

「変形ツール」を使って、座標を設定します。

対象となるオブジェクトを選択し、「変形ツール」上で対象となる基準点をクリックします。

4. 六角形の芯をつくる

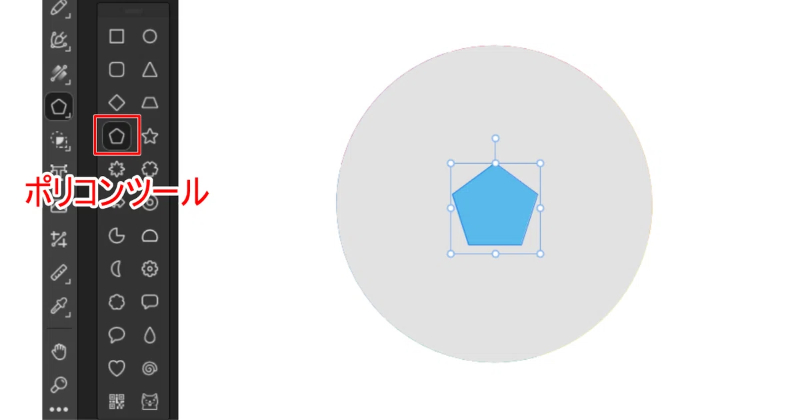

「ポリコンツール」で任意サイズの五角形を描き、さきほど描いた円の中央あたりに置きます。

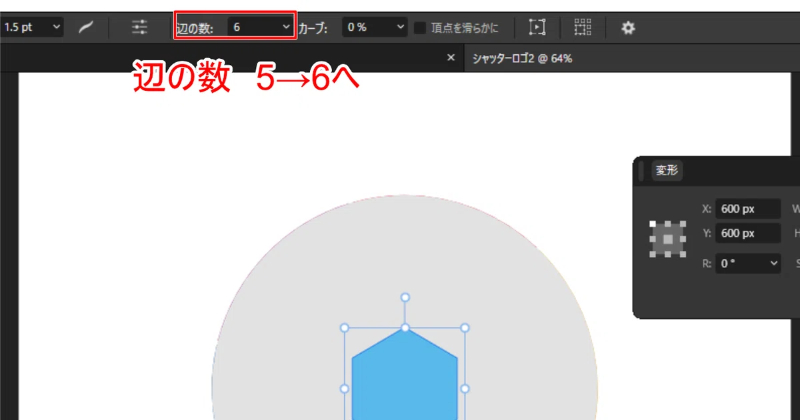

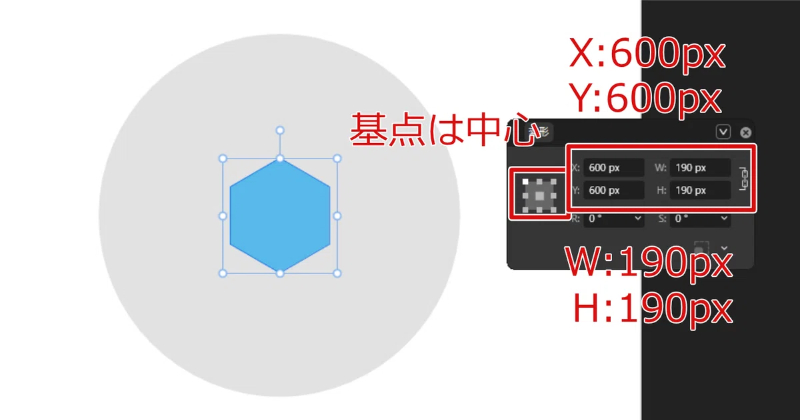

五角形の辺を増やして六角形にし、以下のプロパティを設定します。

・サイズ：W:190 x H:190px

・色（グレー）：#57B9EA

・中点の座標：X600　Y600

これで、円の芯となる六角形ができました。

芯のサイズが中央に空く穴のサイズになります。
大きく空けたい場合は、サイズを大きくしてください。

5. 六角形の辺に沿った線を引く

六角形の６つの辺に沿った6つの線を引きます。

「ペンツール」を使い、「線モード」にして、辺に沿って下から上に線を引きます。

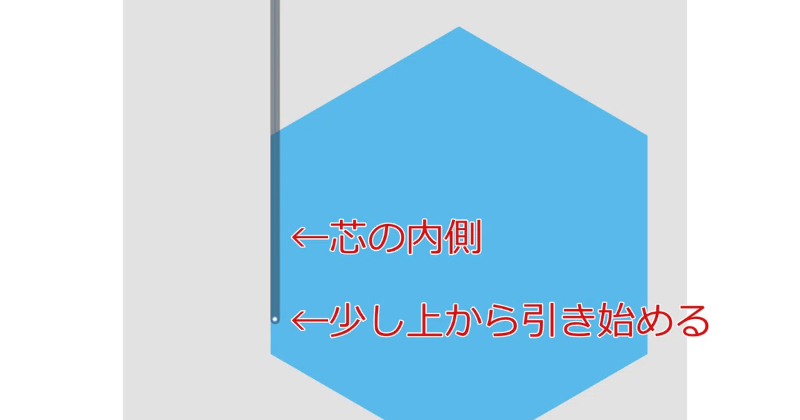

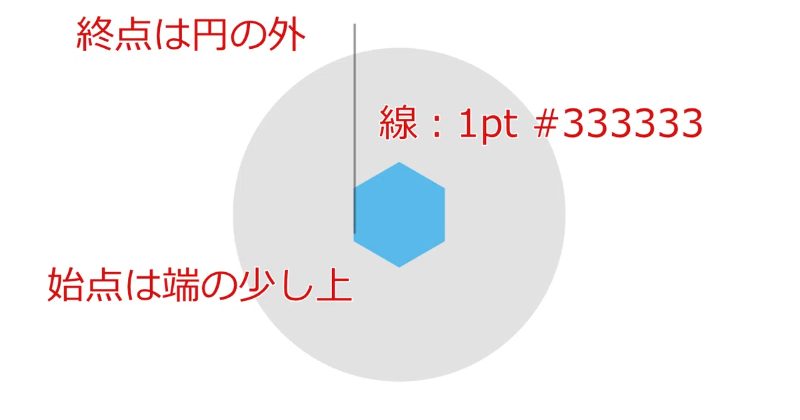

線の太さは1ptにし、底から少し上の辺りから引き始め、終点は円の外に出します。

芯と線の位置関係がわかるよう、線の不透明度を50％にします。この状態で、線を六角のピッタリ内側に移動させます。

ここで線を六角形のぴったり内側に移動させることが重要です。
わずかでもはみ出ていたり、内側に入りすぎたりしていると、この後の作業で支障が出ます。

6. 回転軸を設定する

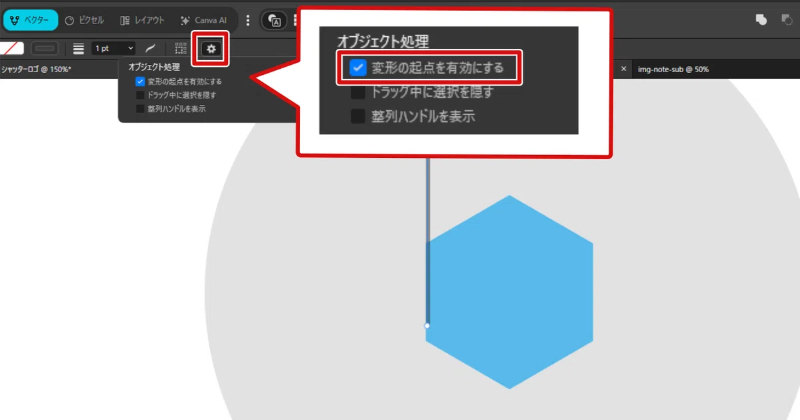

引いた線を選択した状態で、上部メニューの設定アイコン「移動ツールの設定」をクリックすると、「オブジェクト処理」メニューが表示されます。

「変形の起点を有効にする」にチェックを入れます。

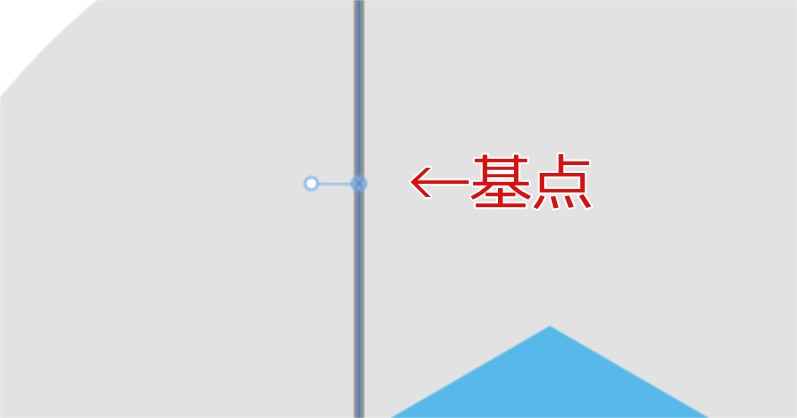

線の中心に「基点」が表示されます。

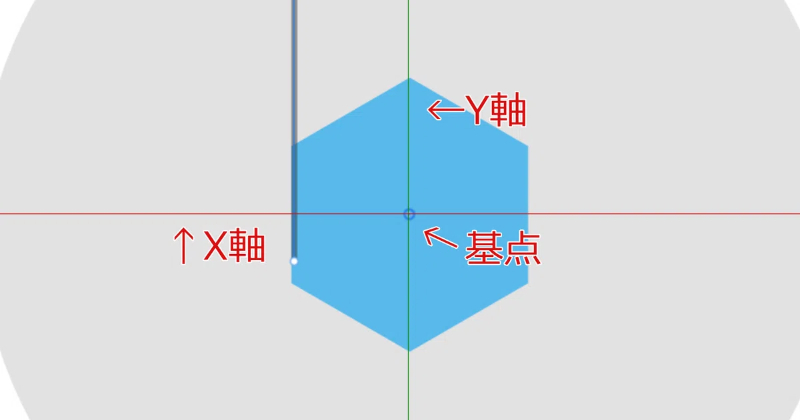

これを選択ツールで選択して、六角形の芯の中点に移動します。

芯の中点付近にさしかかると、赤いX軸と緑のY軸が表示されますので、交差した地点に基点を置きます。

7. 線を回転しながら複製する

回転軸を設定したところで、次は線を回転させながら複製していきます。

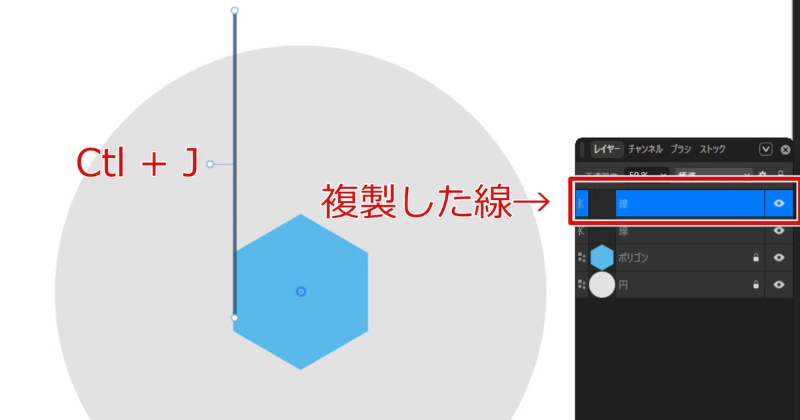

まずは、基準となる１本目。線を選択した状態で、キーボードの「Ctl」+「J」を押し、線レイヤーを複製します。複製した線は元の線の真上にあるため、一見しただけでは複製されたことがわかりませんが、レイヤーを見ると、線のレイヤーがひとつ増えています。

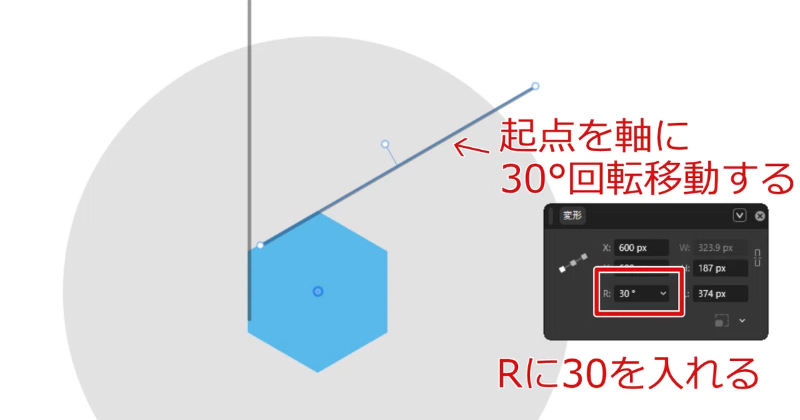

複製した線を選択した状態で、「変形ツール」の「回転」の数値を「30°」にします。こうすると、起点を軸として30°回転します。

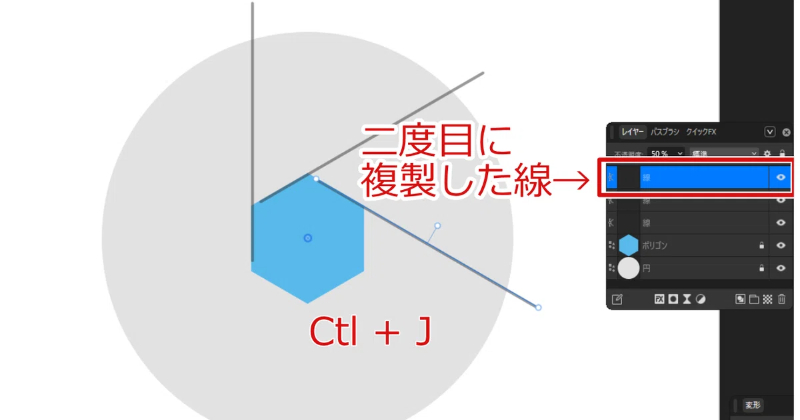

複製した線を選択した状態で、キーボードの「Ctl」+「J」を押します。

すると、今度は起点を軸に30°傾いた状態で線が複製されます。

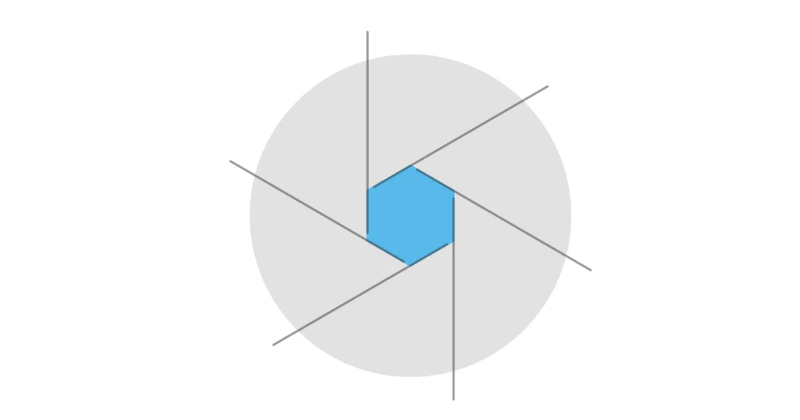

これを3回繰り返し、六角形の辺に沿った6本の線を引きます。

８. 線をアウトライン化する

次に、線をアウトライン化します。

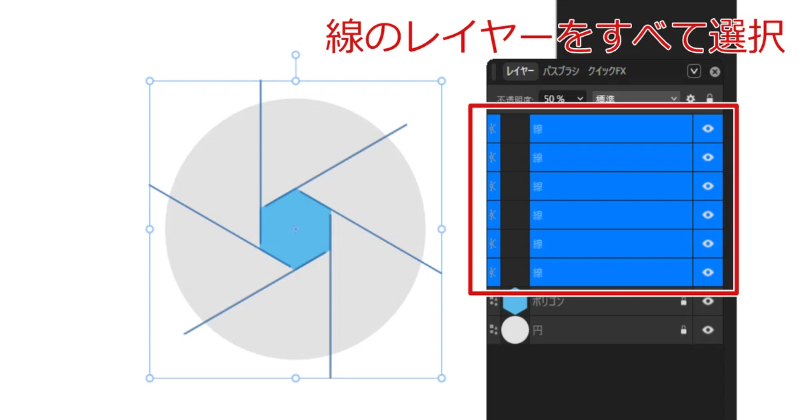

線が入ったレイヤーをすべて選択します。

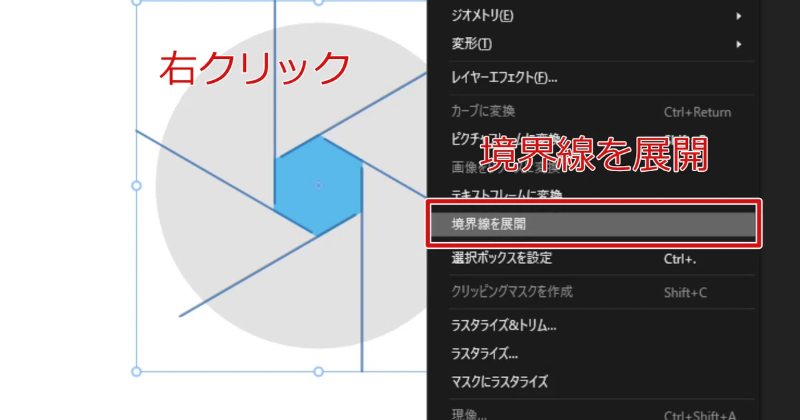

選択中の線の上で右クリックし、表示されるメニューから「境界線を展開」を選択します。

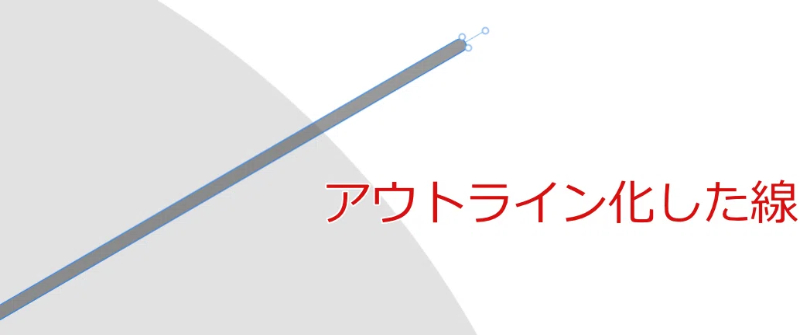

線がすべてアウトラン化されます。

9. 円を型抜きする

いよいよ、円の型抜きに入ります。

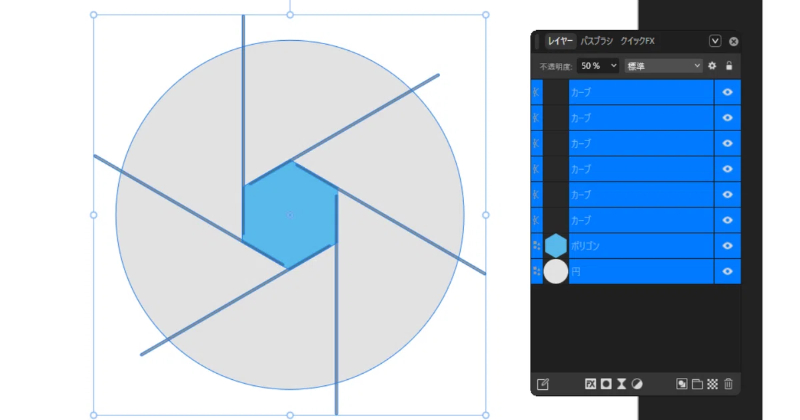

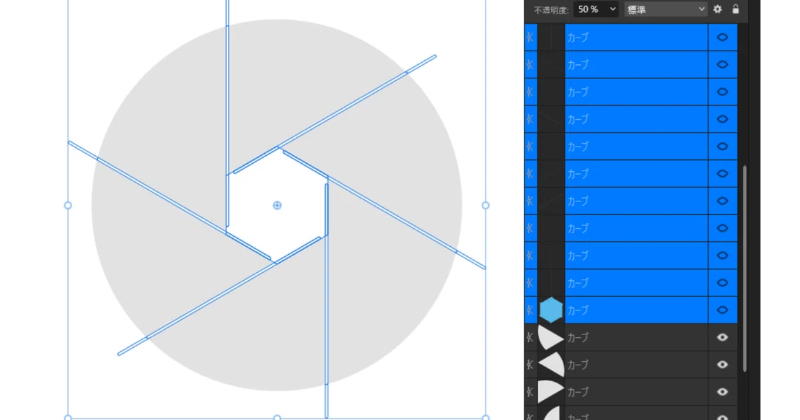

すべてのレイヤーを選択します。

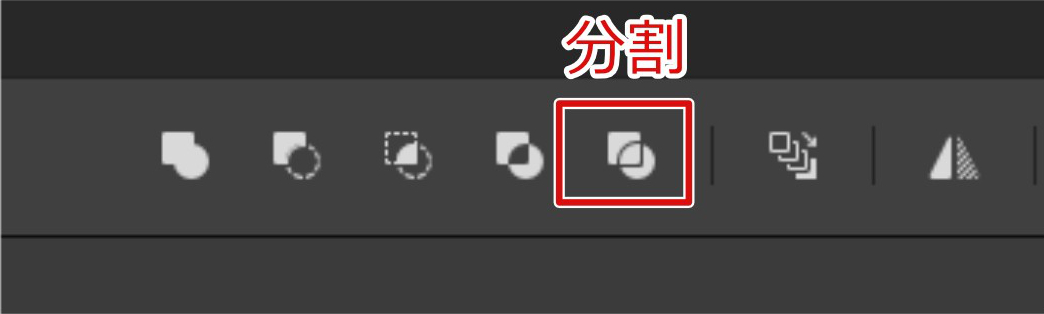

上部メニューの右側にある「分割」をクリックします。

円が6つのパーツに分割されます。

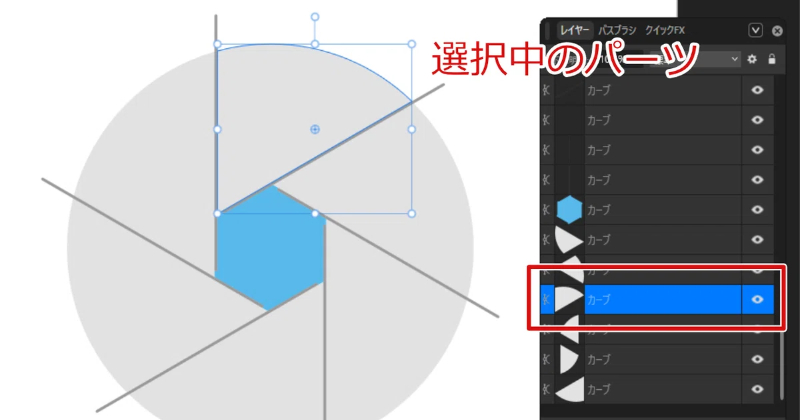

シャッターロゴに使うパーツ以外のレイヤーを非表示にしておきます。

10. パーツに色を入れる

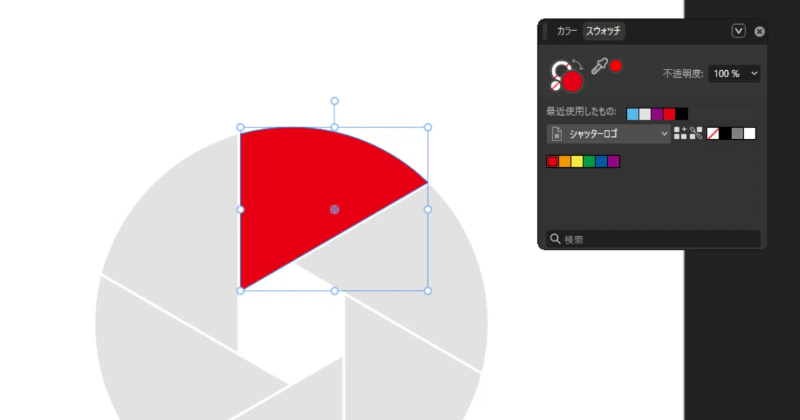

6つのパーツにスウォッチに登録しておいた色を入れていきます。

11. 完成

すべてのパーツに色を入れたら完成です。

お疲れ様でした！
