Fusionで寸法変更可!2D図面を3D化します

手書きの図面も可。Blenderや3mfなど様々な形式に対応

評価
-
販売実績
0件
残り
3枠 / お願い中:0人
Fusionで寸法変更可!2D図面を3D化します 手書きの図面も可。Blenderや3mfなど様々な形式に対応 イメージ1
Fusionで寸法変更可!2D図面を3D化します 手書きの図面も可。Blenderや3mfなど様々な形式に対応 イメージ1
Fusionで寸法変更可!2D図面を3D化します 手書きの図面も可。Blenderや3mfなど様々な形式に対応 イメージ2
Fusionで寸法変更可!2D図面を3D化します 手書きの図面も可。Blenderや3mfなど様々な形式に対応 イメージ3
Fusionで寸法変更可!2D図面を3D化します 手書きの図面も可。Blenderや3mfなど様々な形式に対応 イメージ4
Fusionで寸法変更可!2D図面を3D化します 手書きの図面も可。Blenderや3mfなど様々な形式に対応 イメージ5
商用利用
著作権譲渡
印刷・配送
無料修正回数
2回
ラフ提案数
ラフ提案なし
お届け日数
3日(予定)
スタイル
業種
ファイル形式
PDF / PNG / その他

サービス内容

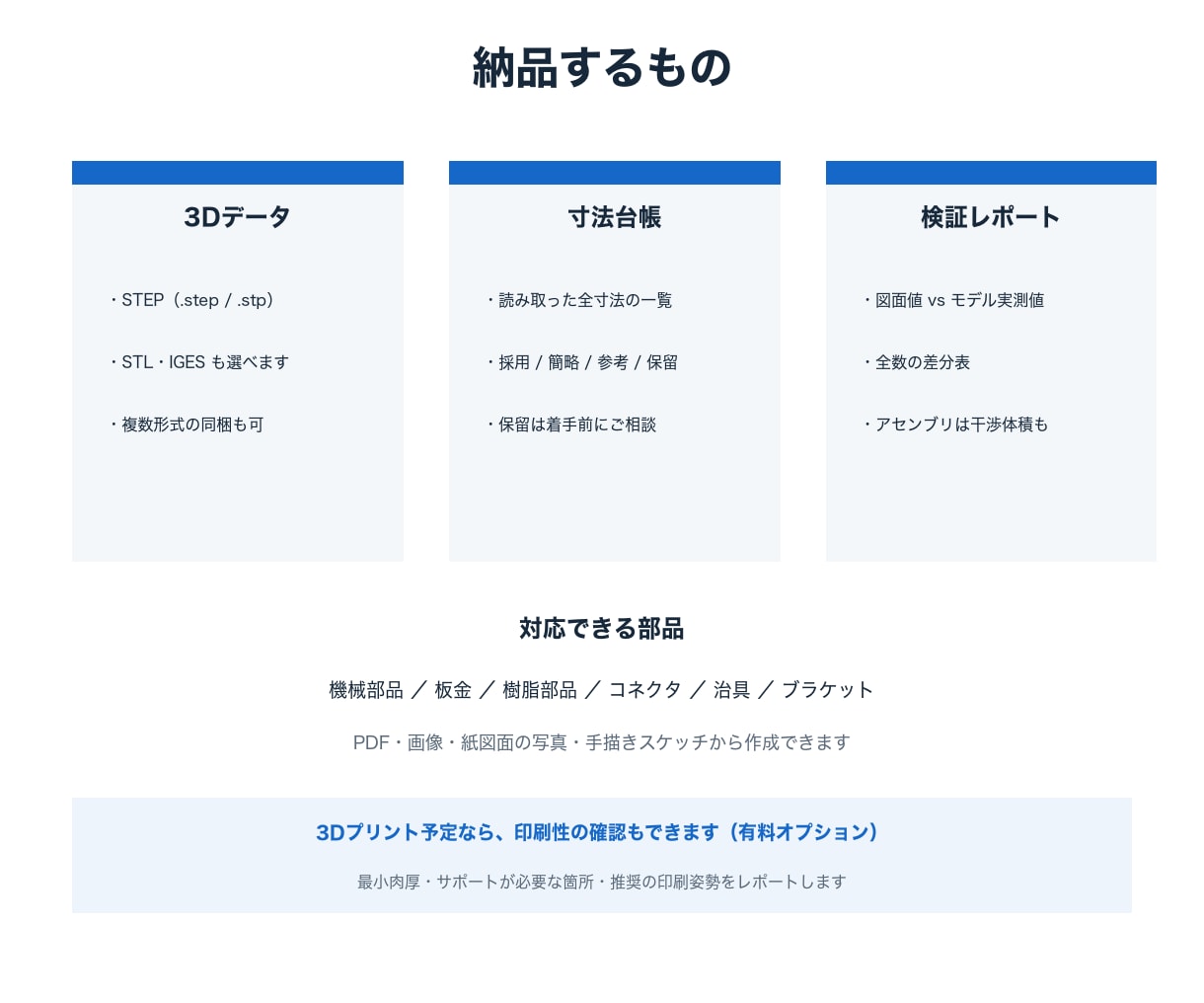

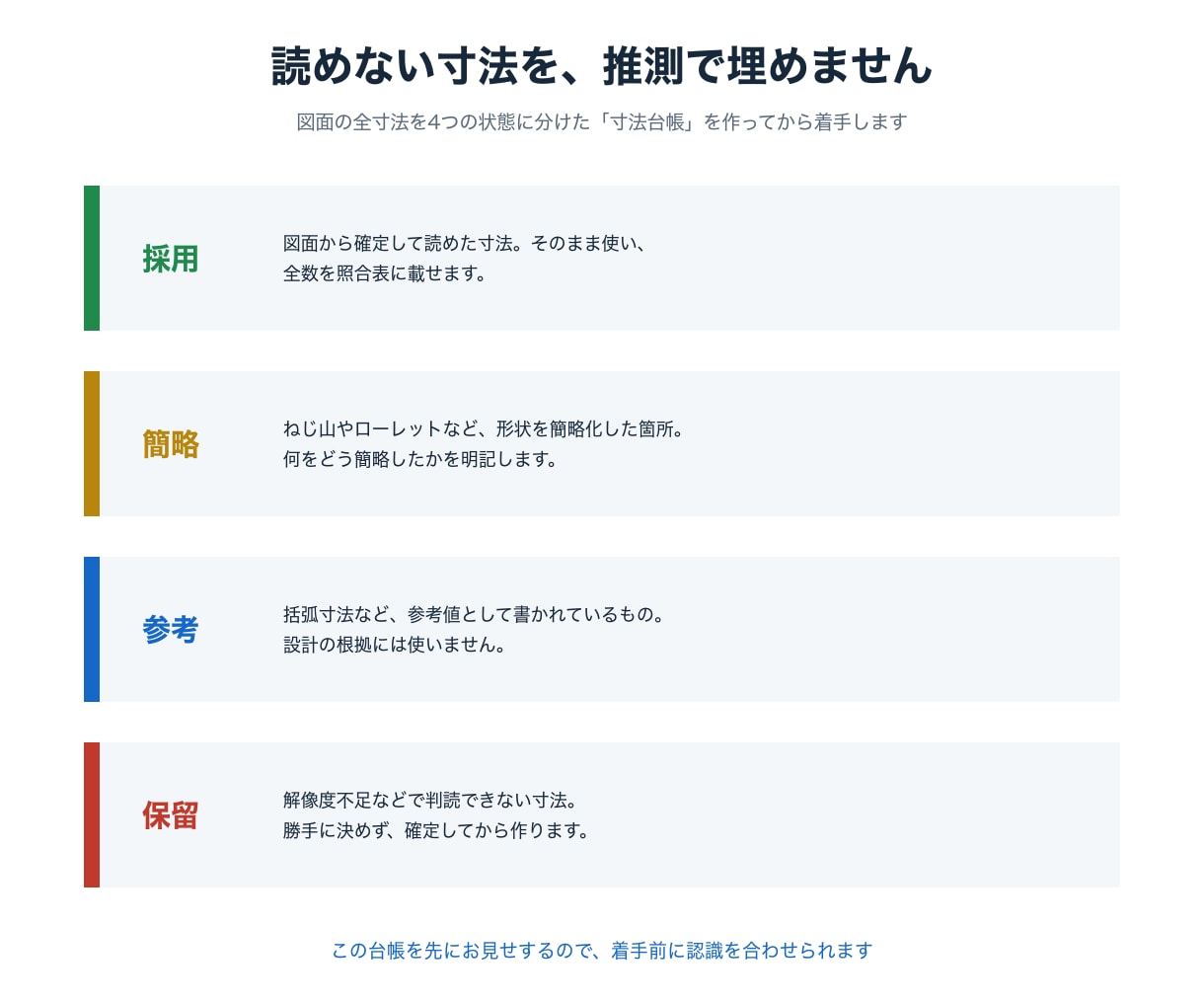

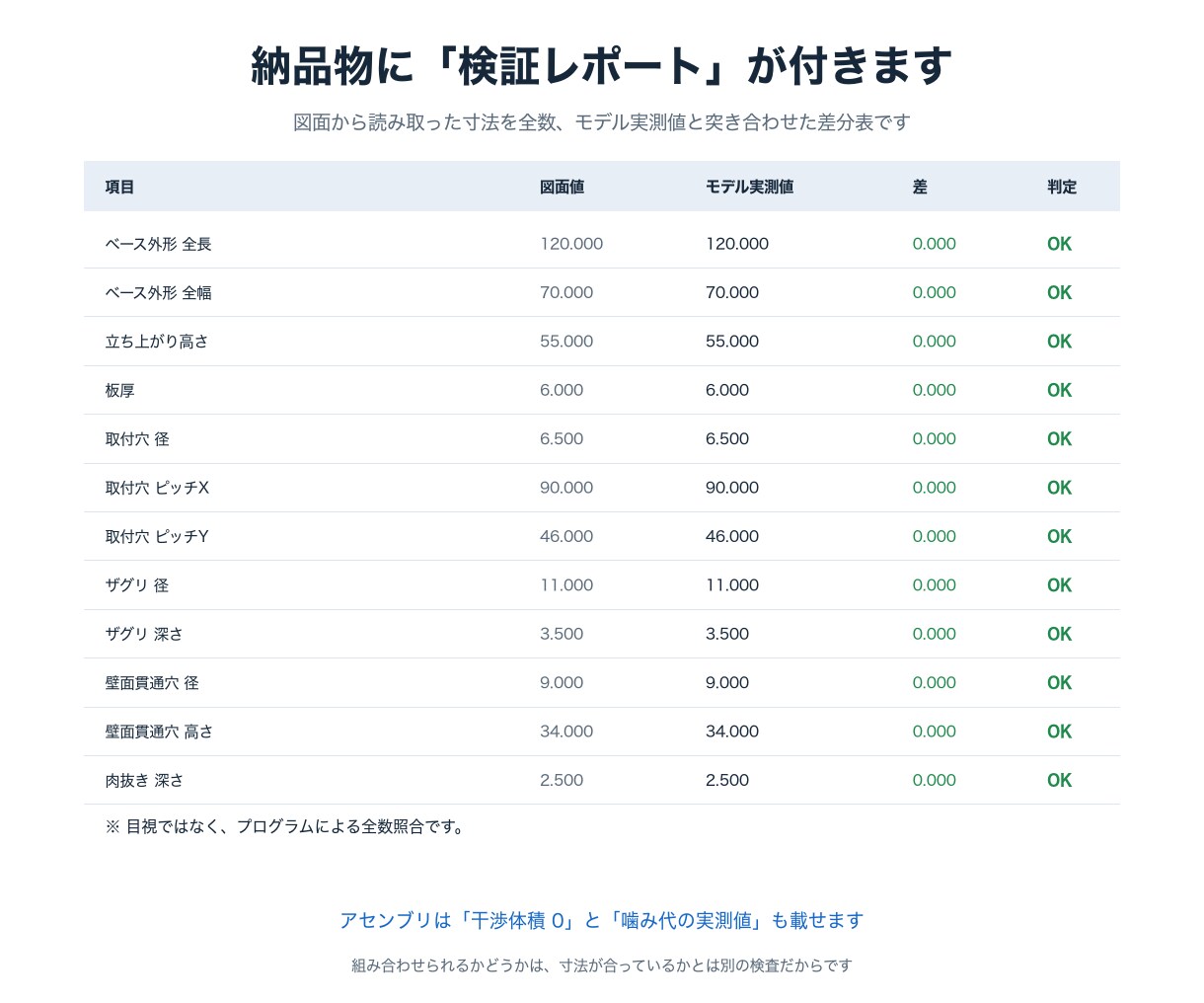

◾️◾️最初の3件限定!オプション1万円分無料キャンペーン中!◾️◾️ 2D図面から3D CADデータを作成します。 ご要望に合わせて、FUSIONやBlenderで編集可能なデータもオプションでお渡しできます。 (作成前にお知らせください。) 納品するのは「図面と寸法が合っていることを検査を通した3Dデータ」です。 図面さえあれば、どう作るかはこちらで考えます。手描きのスケッチでも、寸法が一部欠けた図面でもご相談ください。 ■ 他の出品との違い 図面から読み取った寸法を1つ残らず台帳にして、完成した3Dモデルを実測し、「図面値 vs モデル実測値」の差分表をお付けします。目視の確認ではなく、プログラムによる全数照合です。 ■ 対応できる図面・部品 ・機械部品、板金、樹脂部品、コネクタ、治具、ブラケットなど ・PDF、画像、紙図面の写真、手描きスケッチ ・複数部品と組立状態(アセンブリ) ・3Dプリント前提の形状 ・寸法を変えて作り直せる形(パラメトリック)での作成 ■ 納品物 ・3Dデータ(STEP / STL / IGES)  ・寸法台帳(読み取った全寸法を「採用/簡略/参考/保留」の4状態で一覧) ・検証レポート(図面値とモデル実測値の差分表・全数) ■ オプション:FUSION・Blenderで編集できるデータ ・FUSION(.f3d):FUSIONの中で作図し直し、作図の履歴が残ったファイルを納品します。主な寸法はFUSIONのパラメータに登録するので、ご自身で数値を変えて形を作り直せます。 ・FUSIONのオプションには、パラメータの説明書(1枚)が付きます。パラメータごとに「変わる場所・変えてよい範囲・初期値」を表にし、数値を変えて作り直すまでの手順を、画面の画像つきで書いています。 ・Blender(.blend):Blenderで開いてそのまま編集できるファイルを納品します。Blenderには寸法の履歴が無いため、形を直接編集する形になります。面の整理(四角い面での組み直し)・色や質感の設定・映像やゲーム向けの軽量化は、別途お見積りします。 ・BlenderとFusionでは作り方が変わるため、作成前にお知らせください。 ※STEPもFUSIONでそのまま開けますが、形状だけで履歴は含みません。納品後に寸法を変えたい方は、FUSIONのオプションをお選びください。 ■ ご依頼の流れ 図面をお送りいただき、読み取れない寸法がないか先に確認 金額・納期・「保留になりそうな寸法」をご提示 ご購入、モデル作成 自動照合、STEP書き出しと読み戻し確認 納品・ご確認(修正は2回まで無償) ■ 料金・納期 基本料金は「図面1枚・単純部品1点・STEP納品・検証レポート付き」です。部品点数、アセンブリの有無、図面の読みやすさで変わります。FUSIONで編集できるデータは、別料金のオプションです。まず図面をお見せください。 ・FUSION(.f3d・履歴つき・パラメータの説明書つき):+3,000円 ・Blender(.blend):無料です。 ■ ご注意 図面に無い寸法(R、面取り、肉厚など)は、こちらで決めずに必ずご相談します。判読できない寸法は「保留」として明示し、確定してから作ります。推測で作って後から作り直すのは、お互いに損だと考えています。 構想段階のご相談だけでも歓迎です。「この図面から作れますか?」からお気軽にどうぞ。 ※3Dデータから2D図面を作る「バラシ」は別サービスでご用意しています。

購入にあたってのお願い

■ご購入前に図面をお見せください 図面の複雑さで作業量が変わるため、拝見してから金額と納期をご提示します。基本料金で収まらない場合は、ご購入前にお伝えします。 ■ご相談時にお知らせください ・図面(寸法数字が読める解像度で) ・単位(mm / inch)と投影法 ・ご希望の納品形式(STEP / STL / IGES) ・用途(3Dプリント、金型、組立検討など) ・ご希望の納期 未定の項目は「未定」で構いません。 ■お受けできないこと 意匠デザインそのものの創作、強度・流体などの解析、第三者に権利のあるデータの複製・再配布を目的としたご依頼。 ■修正 納品後2回まで無償。以降および仕様変更を伴う修正は別途お見積もりです。 ■データの扱い お預かりした図面とご依頼内容は守秘します。メーカー公開図面から起こしたデータは、ご依頼者様の設計用途への納品のみとし、当方での再販・公開配布は行いません。 ■実績掲載 ご依頼内容を実績として紹介する場合があります。希望されない場合はお知らせください。 ■ご返信 平日日中は遅れることがありますが、48時間以内には返信します。

有料オプション

5,000 円
5,000 円
25ポイント (0.5%) 獲得
ココナラの安心保証
  • お支払いは取引完了までココナラがお預かり(エスクロー)。納品、解決まで出品者には渡りません。
  • 万一のトラブル時はココナラサポートが間に入って対応します。
  • サービスに重大な問題があった場合はキャンセル・返金の対象です。
