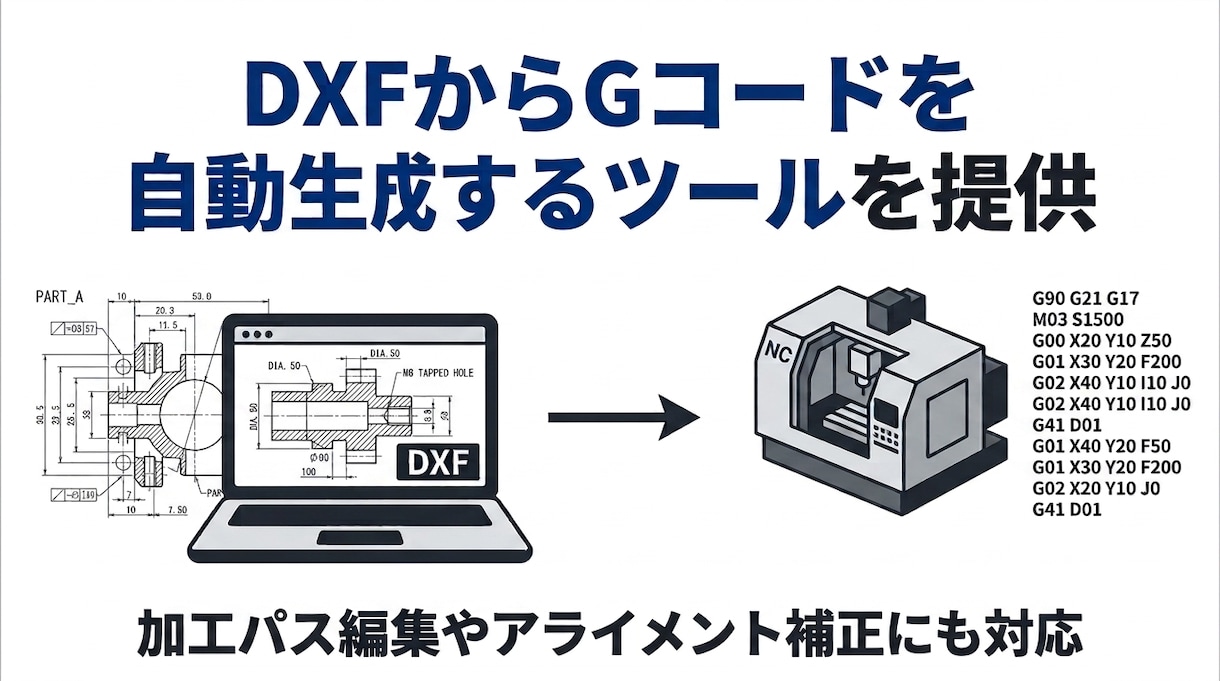

DXFからGコードを自動生成するツールを提供します

DXF形式のCADデータから、加工用のGコードを自動生成するツールを提供します。 DXFを読み込むと、図形を加工要素として一覧表示し、加工順序や加工方向、送り速度などを画面上で編集できます。 2D加工（XY平面の輪郭加工）を中心に、Z軸の上下移動を含めた3軸構成の加工機を想定しています。 対応する主な図形はLINE・ARC・CIRCLEで、CIRCLEはGコード生成用に円弧へ変換します。 加工パスは図形の接続関係から自動検出され、パスごとに安全Z高さ、パス間移動方法、移動速度、工具径補正（G41/G42）、D番号などを設定できます。パス順序の手動変更や、移動距離を短くするための自動並べ替えにも対応しています。 また、LINE・ARC・POINT（ドウェル）・Z移動・Mコードなどの要素を手動で追加・編集できます。ARCは始点・終点に加えて、通過点または中心座標から設定でき、CW／CCWの加工方向も指定できます。 アライメント補正機能では、CAD上の基準点と実測した現物位置を使用して、位置ずれ・回転・スケールを補正した加工データを作成できます。2点による自動補正と、オフセット・回転角・倍率を指定する手動補正に対応しています。 生成したGコードは画面上で確認でき、そのままクリップボードへコピーするほか、NCファイル・TXTファイルとして保存できます。G90・G21・G17・M30などの定型コードの自動挿入や、加工内容の繰り返し出力にも対応しています。 さらに、編集中の要素・パス設定・アライメント設定などをプロジェクトファイルとして保存し、後から再編集できます。 各種NC工作機械で使用される一般的なGコードを想定した、加工データ作成・編集用ツールです。
