ロジクールG604 スイッチ交換修理

今回はLogicool G604のスイッチを交換していきます。

分解

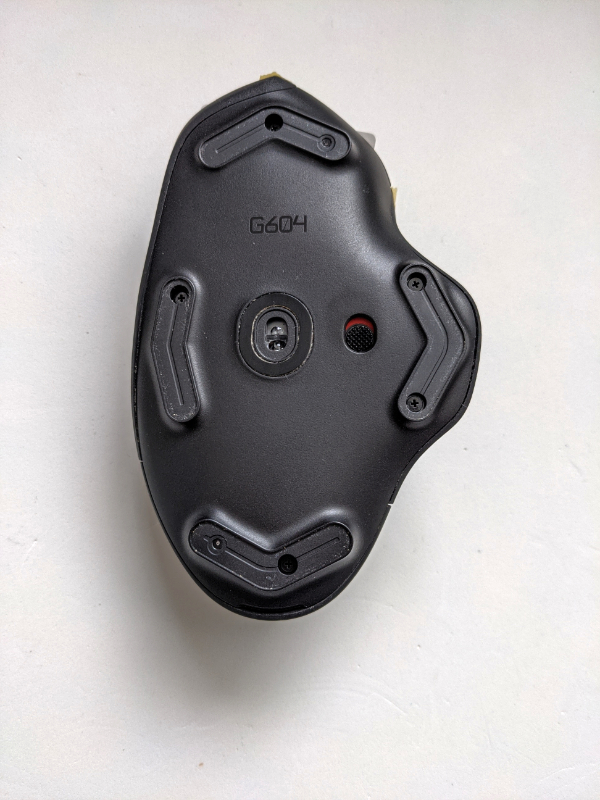

裏面のソールを剥がし、計5箇所のネジを外します。

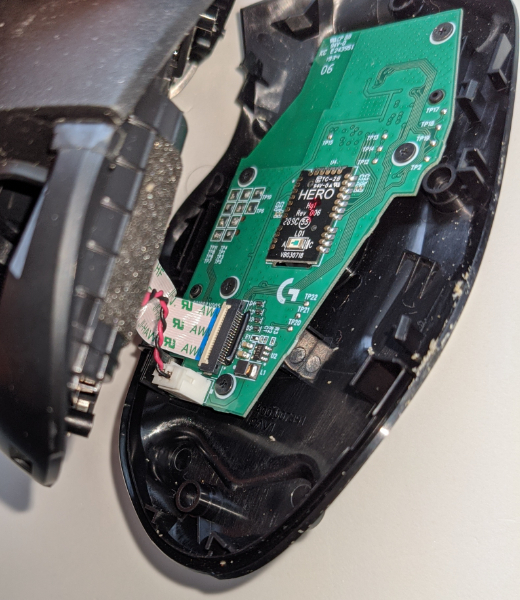

フラットケーブルとバッテリーコネクタを外します。

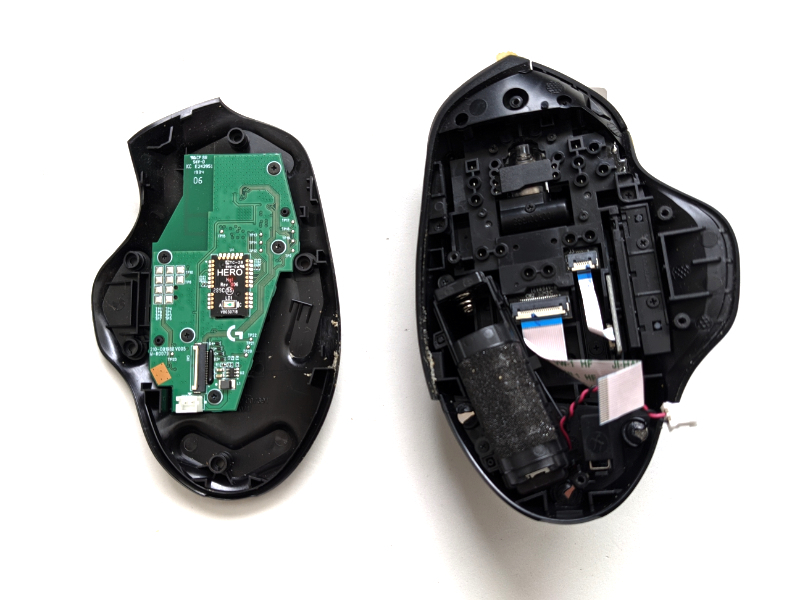

分離できました。

続いて、スイッチが搭載されている基板を取り出していきます。

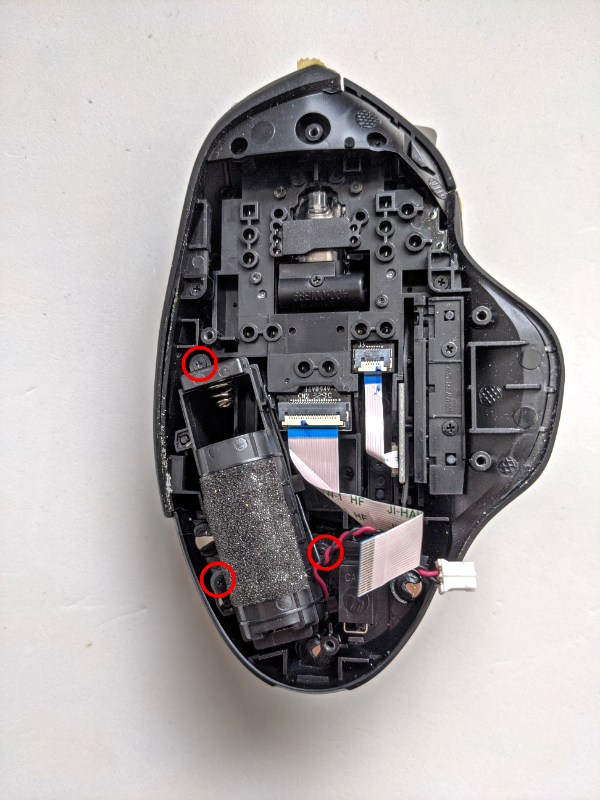

まずは赤丸のネジを外し、電池ボックスを取り出す。

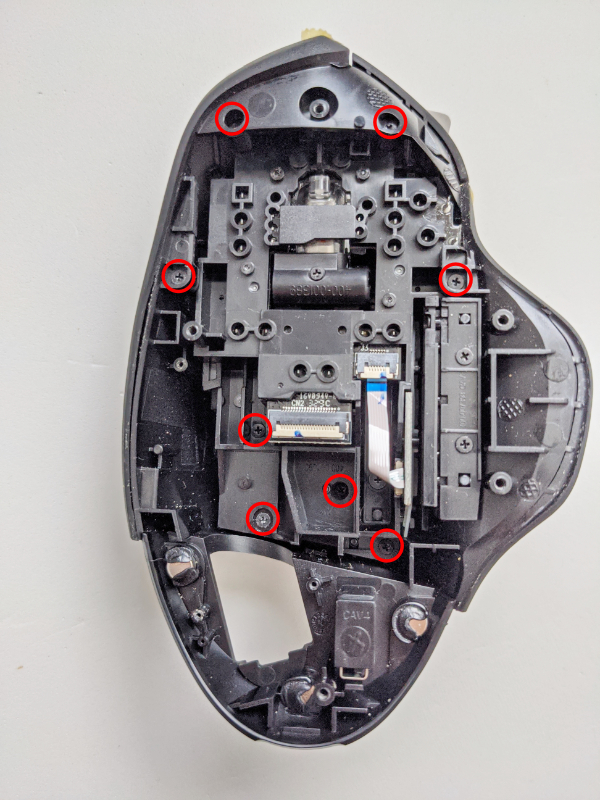

そして、太い方のフラットケーブルを抜き、計8個のネジを外します。

そうすることで外側のシェルが外せます。

左右クリックスイッチの交換

サイドボタンに接続されているフラットケーブルを抜き、赤丸のネジを外しておきます。

赤丸のネジを外し、スイッチを押すシェルを外す。

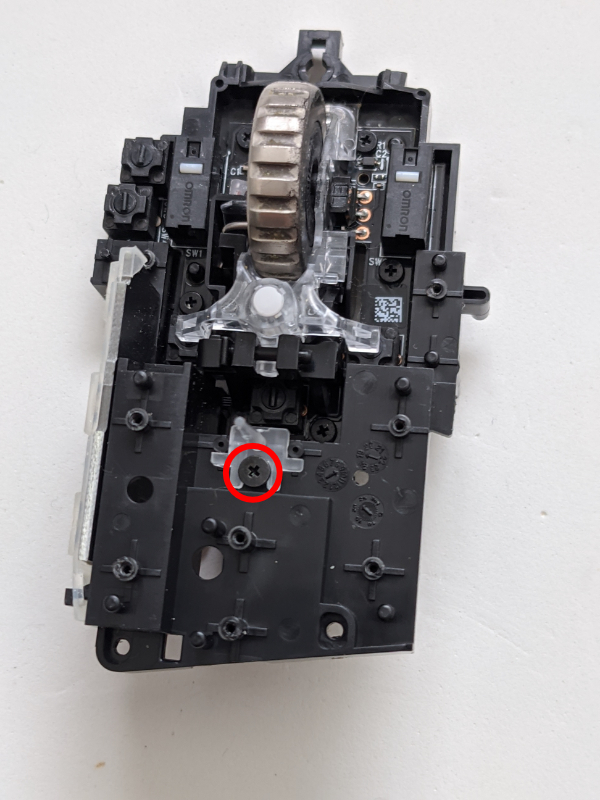

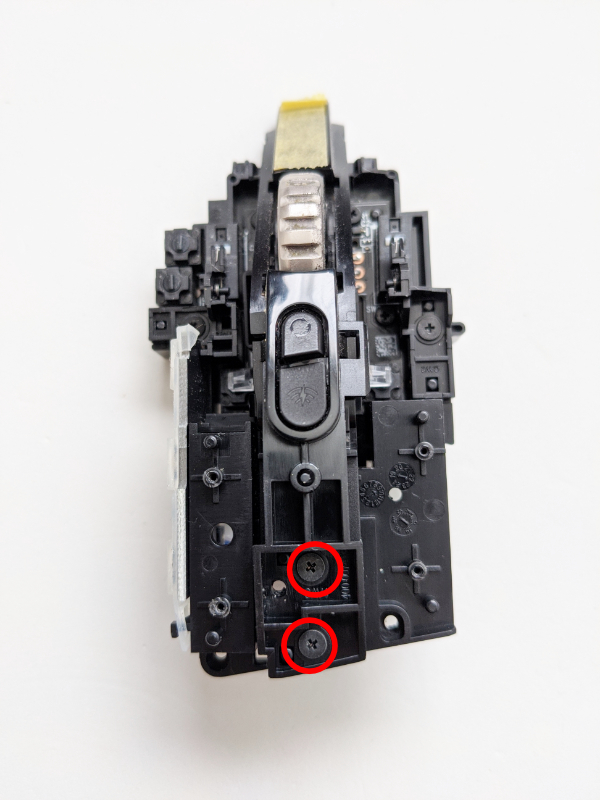

赤丸のネジを外し、中央の各パーツを外していきます。

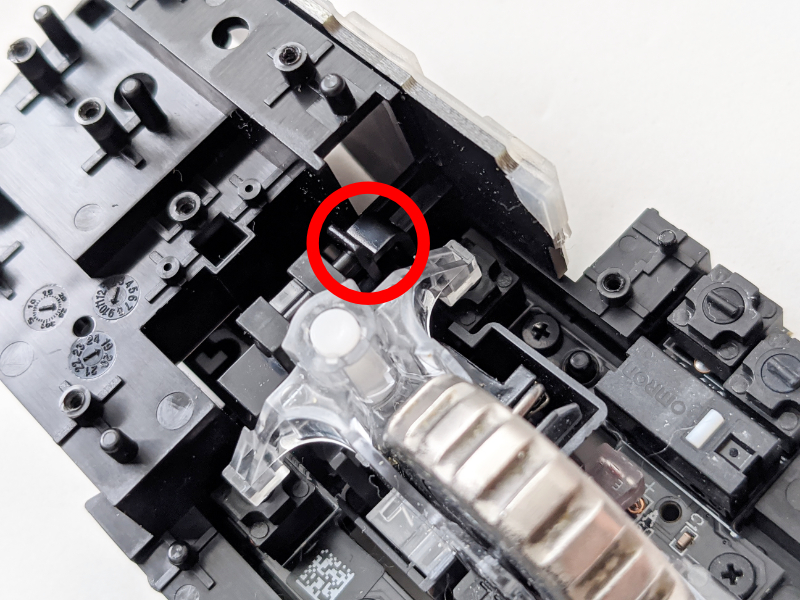

ホイールを固定しているピンを外し、ホイールとバネを取り出す。

赤丸のネジを外し、基板を取り出す。

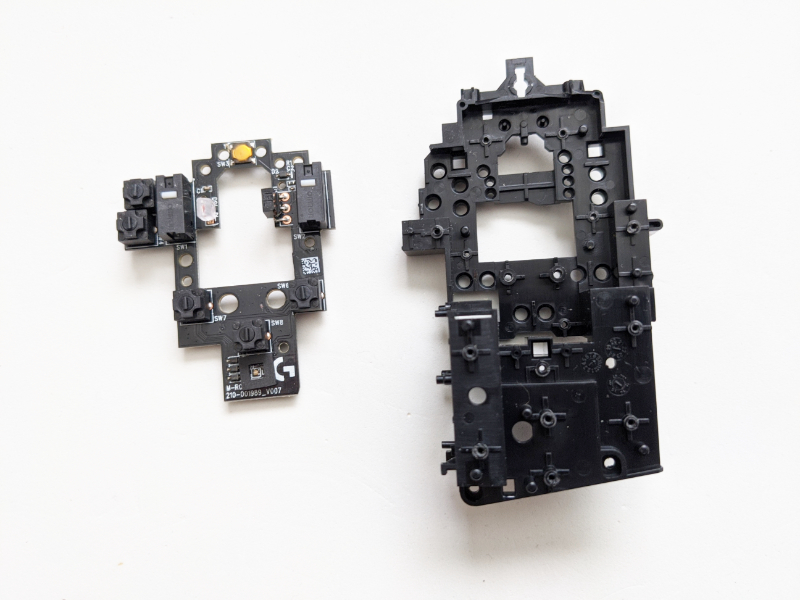

これで左右クリックスイッチや左右チルトスイッチなど、各スイッチの交換が可能になります。

サイドボタンの交換

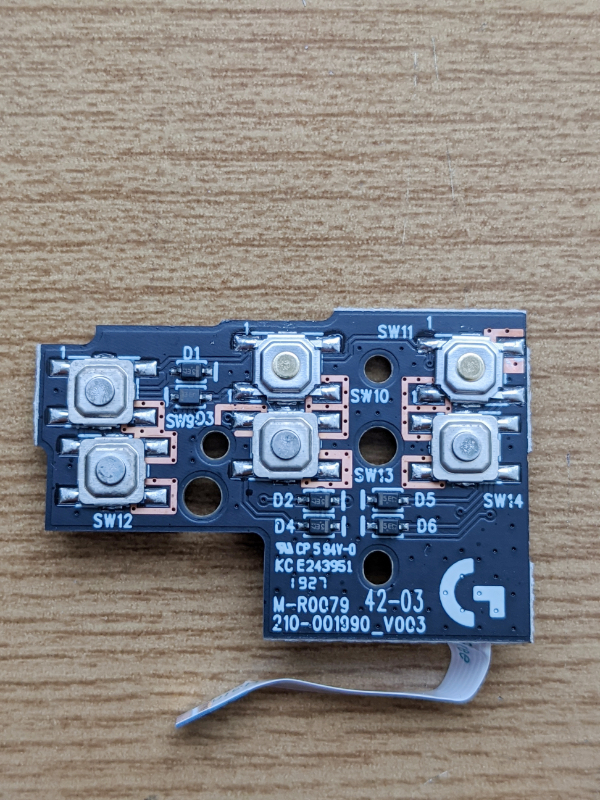

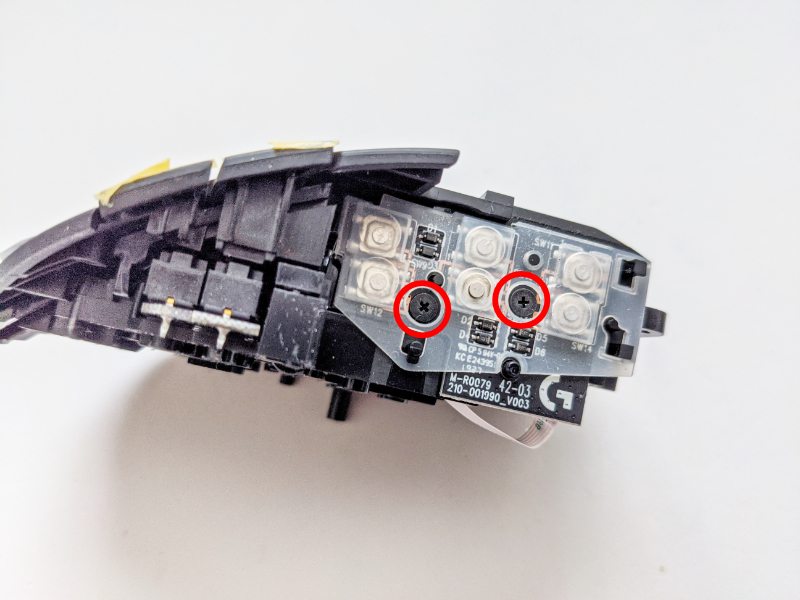

赤丸のネジを外し、基板を取り出します。

これでサイドボタンの交換が可能になります。
