【設計から組み立てまで】3DCADとレーザーカッターで精密な木製ガチャマシンを作ってみた

こんにちは！

今回は、3D CADソフト「Fusion 360」とレーザーカッターを使って、一からオリジナルの「木製ガチャガチャ（カプセルトイマシン）」を製作した過程をご紹介します。

頭の中のアイデアが、設計・加工を経てどのように実際の形になっていくのか、こだわりの製作工程をぜひご覧ください！

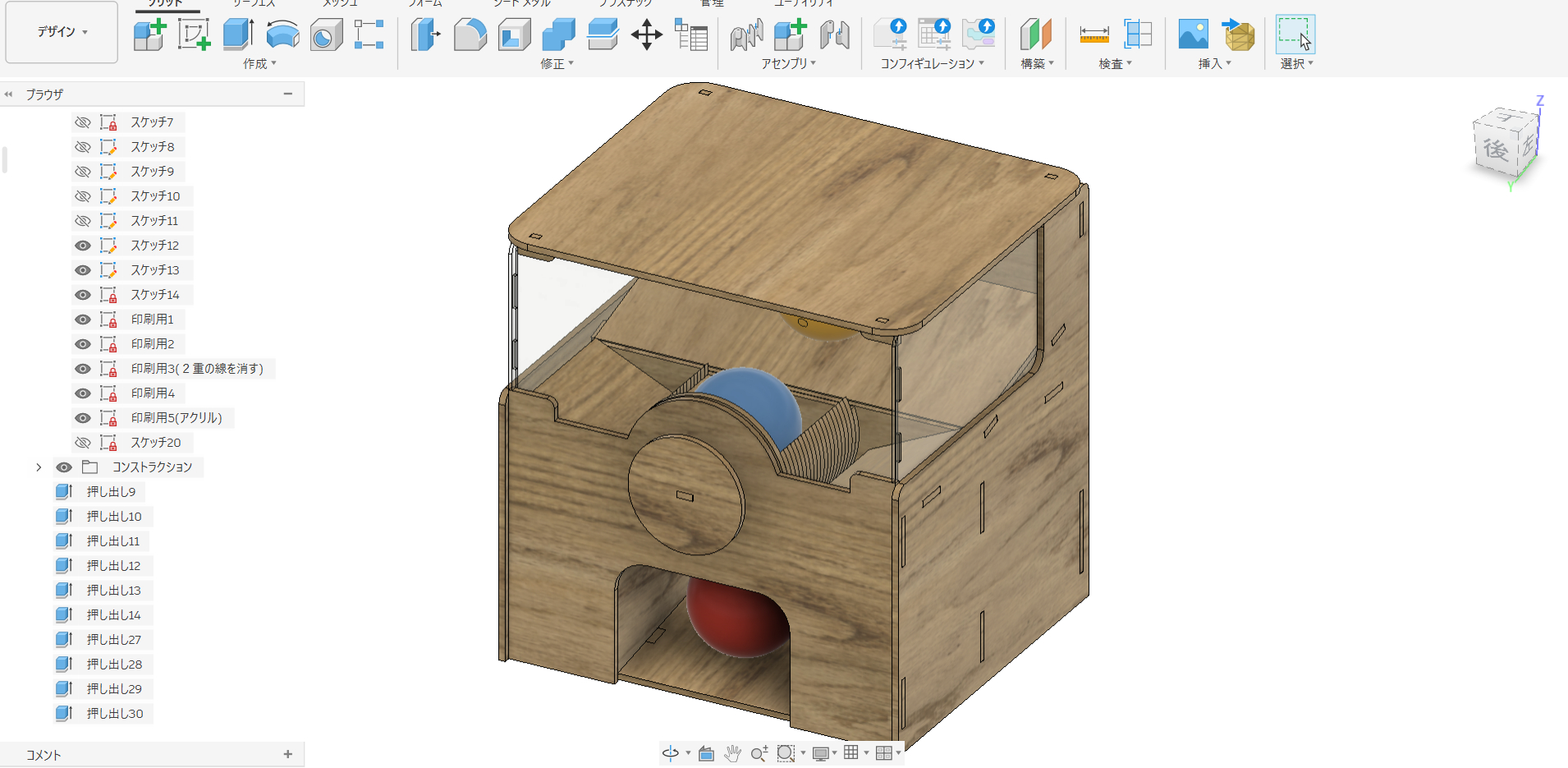

1. Fusion 360を使ったゼロからの3D設計

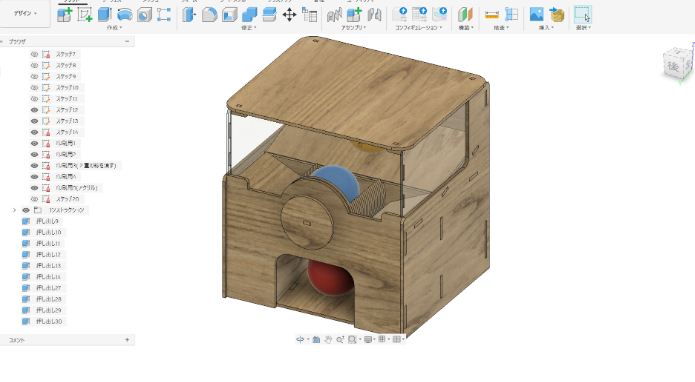

まずはFusion 360を使用して、全体の構造を3Dデータにしていきます。

今回は木の温かみを生かしつつ、中身が見えるようにアクリル板を組み合わせたデザインに設計しました。

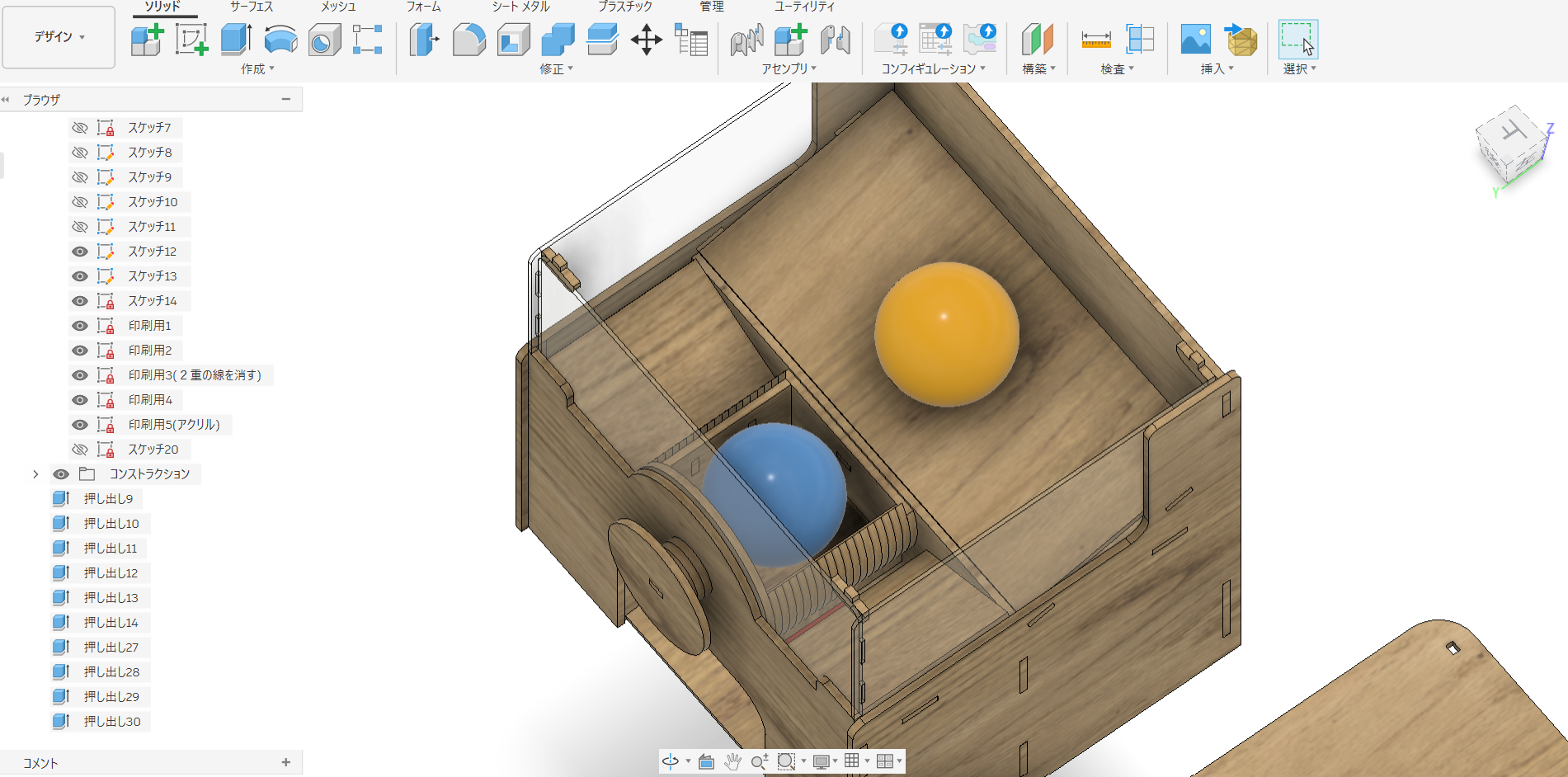

2. カプセルの動きまでしっかりシミュレーション

ギミックのある作品で一番大切なのは「きちんと動くこと」です。

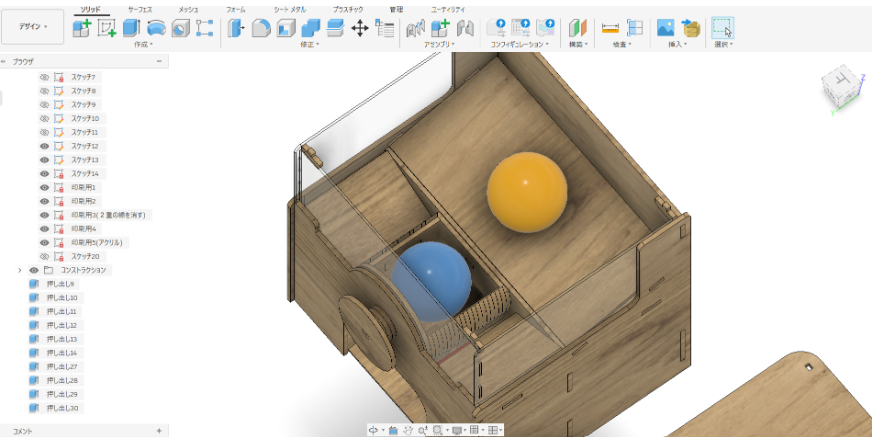

ただ形を作るだけでなく、設計段階で3Dモデル内にカプセルを配置し、スロープを滑らかに転がるか、引っかかりがないかを画面上で入念に確認しながら設計を進めました。

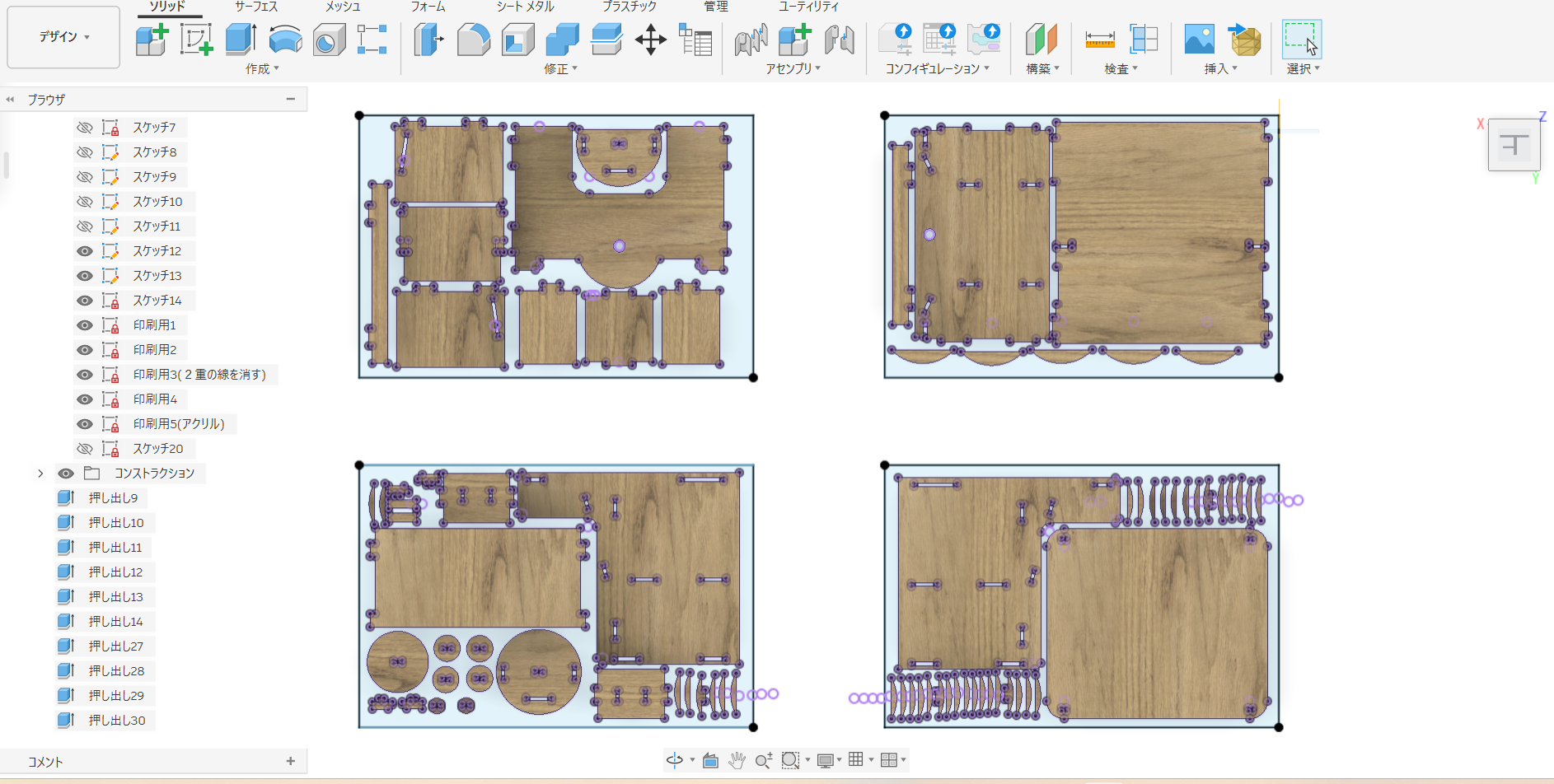

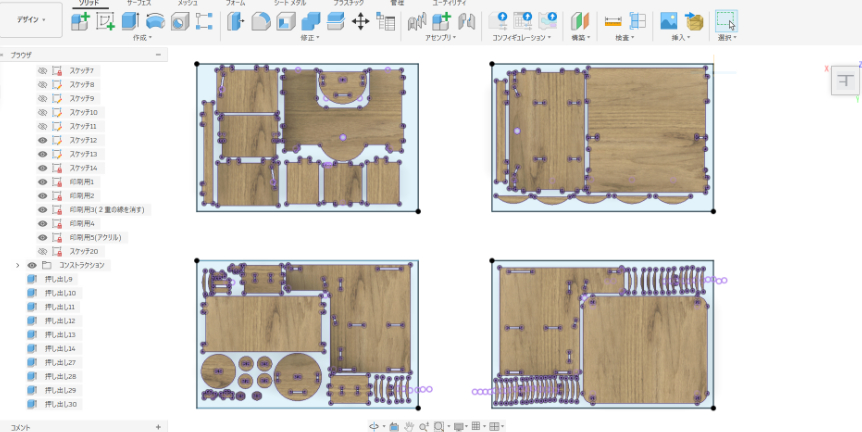

3. レーザー加工用データ（DXF）の作成

設計が完了したら、レーザーカッターで切り出すための準備に入ります。

3Dモデルの各パーツを平面的に展開し、材料に無駄が出ないよう効率よく配置してDXFデータを作成します。

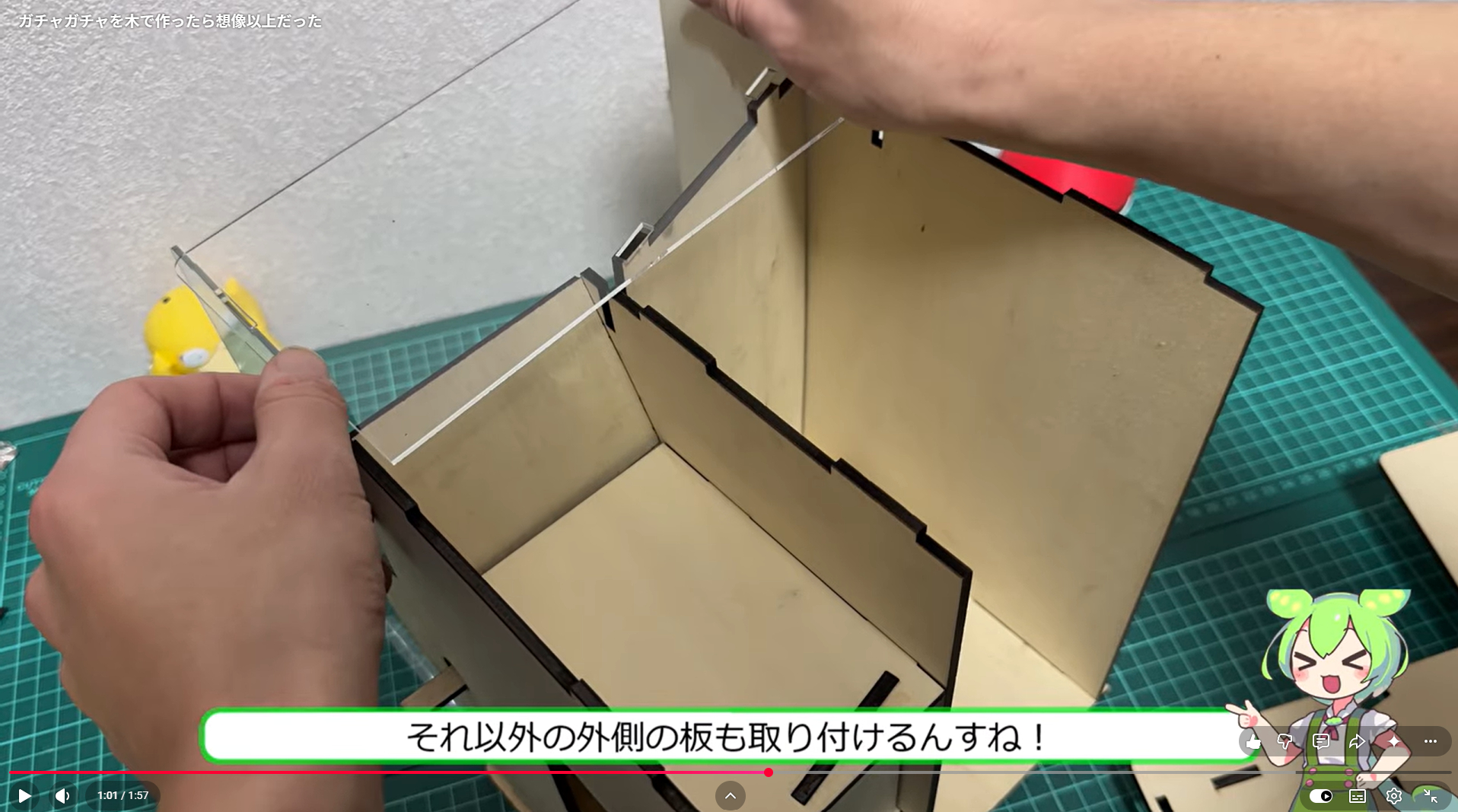

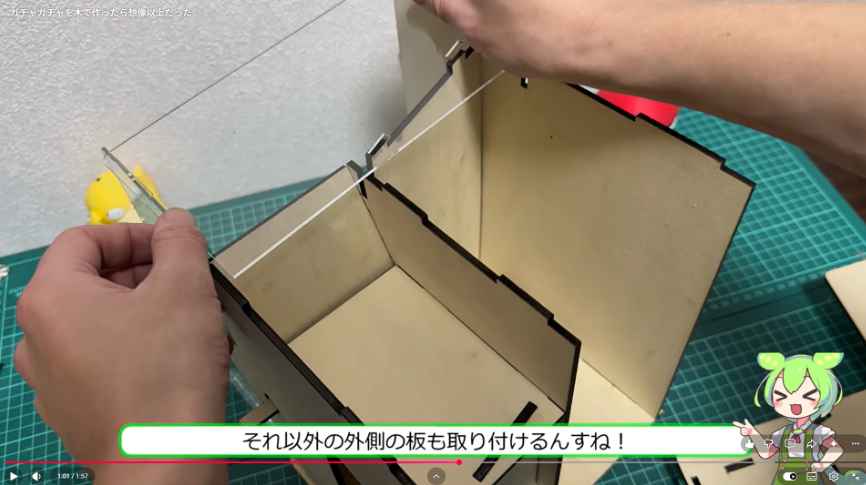

4. レーザーカッターでの精密な切断と組み立て

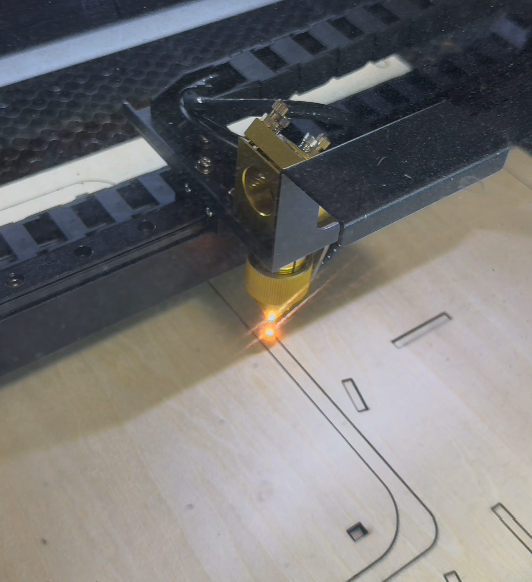

作成したデータをもとに、CO2レーザー加工機（Beambox Pro 50W）で切り出しを行います。

素材は質感の良い4mmのシナベニアと、透明な2mmアクリル板を使用。データ通りに0.1mm単位で精密にカットされているため、手作業での組み立てもパズルのように隙間なく綺麗に組み上がっていきます。

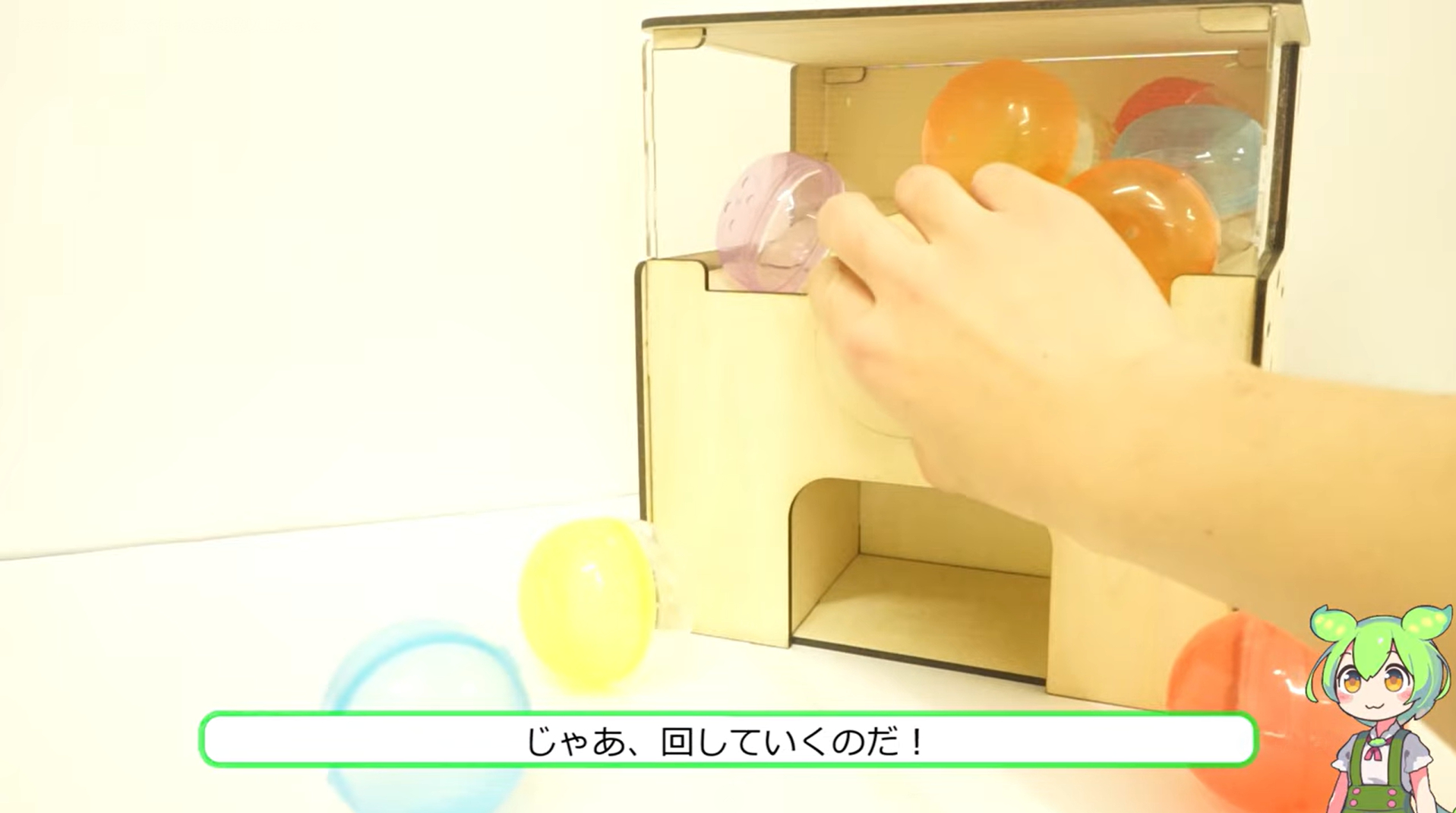

5. 完成＆動作確認！

パーツをすべて組み合わせたら、ついに完成です！

実際にカプセルを入れてダイヤルを回してみます。設計時のシミュレーション通り、途中で詰まることもなくスムーズにカプセルが出てきました。

思い描いた通りに動く瞬間は、何度作っても嬉しいものです。
