エクセルでPLCと通信します。

目次

１． エクセルでPLCと通信するとは

２． 通信ソフト

３． KV.COM　for　EXCEL

４． 終わりに

１． エクセルでPLCと通信するとは

装置で複雑なことをやる場合、PCでプログラムつくって、OPC接続して・・なんて一体いくらかかるんだろう？

まして、ＯＳが変わるとパソコン更新に加えて、開発言語まで更新..となると大変ですね。

エクセルで通信ができれば、日報や月報つくったり、グラフにするのも簡単だし、VBA使えば、ユーザーフォームでさも開発プログラムでつくったように表現できます。

また、OS変わってもエクセルはそのまま使える。VBAの開発ソースは、ネットにやまほどある・・ので、エクセルでPLCに接続してみましょう

２． 通信ソフト

三菱では、MX　Sheets　キーエンスでは、KV.COM　for　EXCELがあります。

MX　Sheetの場合、特定条件（コマンドボタン）で通信を開始して、処理が終了したら通信停止とかがうまくできない仕様なので、KV.COM　for　EXCELを使います。

※MX　ComponentであればVBAで記述すれば可能です。

３． KV.COM　for　EXCEL

ソフトをインストールして起動します。いきなり、エラーがでました。

そうでした、最新版でないとこのパソコンのエクセルのバージョンに対応できない。

・・ということでキーエンスのサイトから、最新版をダウンロード。

あれ？エラーがでる・・オフィスのバージョンは32bitしか対応してなかった。

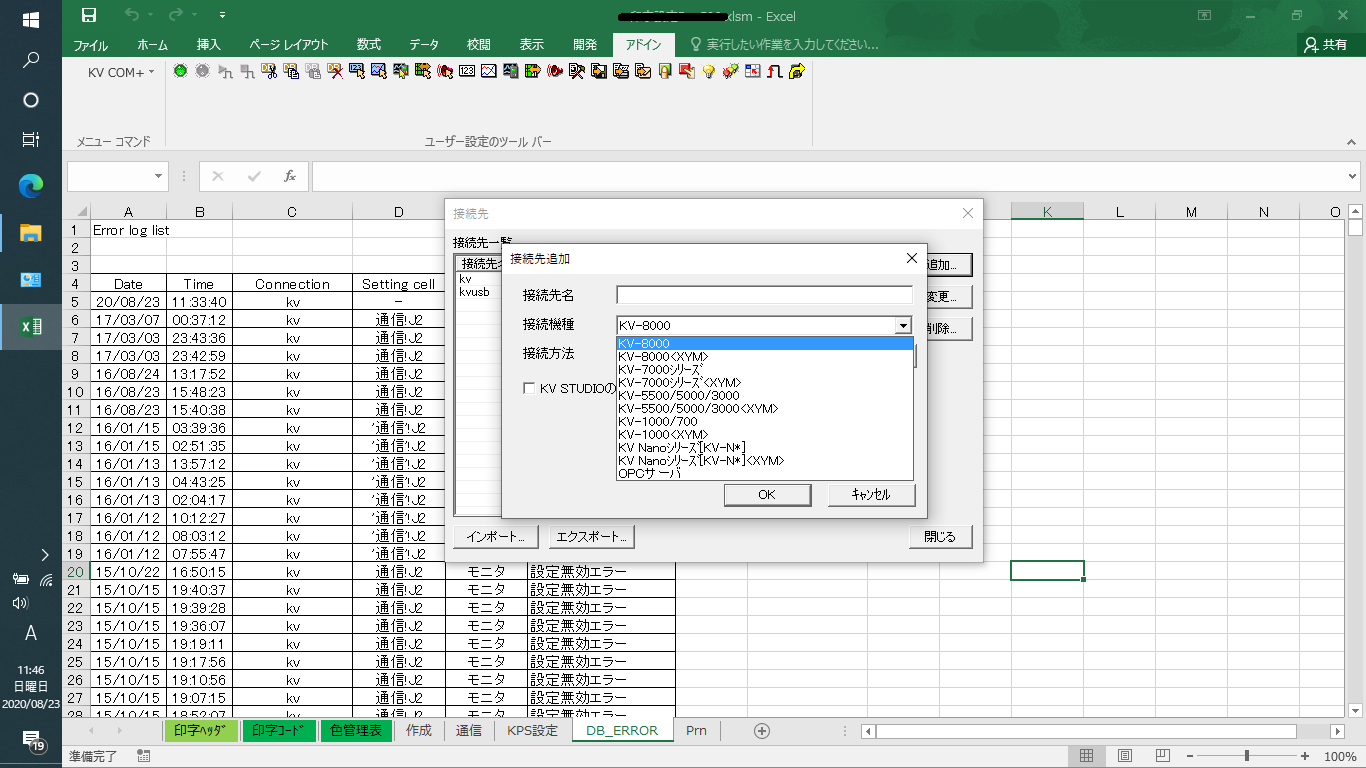

設定画面です、OPCとキーエンスしか接続できませんが・・・

キーエンスのPLCには簡易PLC通信機能があるので、それを流用すれば、どのメーカーでも不問となりますね。

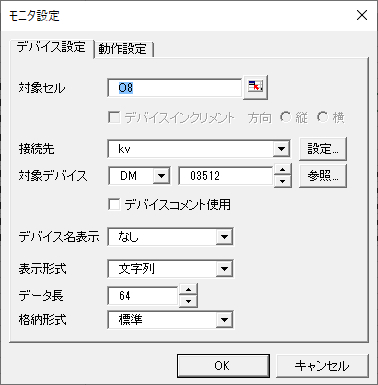

設定はこんな形でデバイスとセルを割付します。

VBA　起動コード参考

Private Sub CommandButton115_Click()

On Error Resume Next

'送信前の注意

    Dim rc As Integer

    rc = MsgBox("送信前にデータを確認してください！印字中の番号の上書きは特に注意してください！", vbYesNo + vbQuestion, "確認")

    If rc = vbYes Then

        MsgBox "処理を行います"

    Else

        MsgBox "データ送信を中断します。"

        Exit Sub

    End If

'ワークシートフルパスを取得

Dim Workbook_path As String

    Workbook_path = ActiveWorkbook.FullName

'－－－－－－－－－－－－－－－

'426　上書き保存対応

'426　現在のファイル名称を取得します。

    Dim hozonname As String

    Dim hozonpath As String

    hozonname = ThisWorkbook.Name

    hozonpath = ThisWorkbook.Path

    hozonname = hozonpath & "\" & hozonname

'送信前にデータを保存します。

    ThisWorkbook.SaveAs "C:\データ保存\LOG\" & "IJP_LOG" & Format(Now, "yyyy-mmdd-hhmm-ss") & ".xlsm", 52

     '----------------- 52は、xlsm形式でマクロ有効　56は、xls形式　51は、マクロ無効です。

'作成したフルパス込みのファイル名を使ってWorkbook.SaveAsメソッドを実行する前に､警告を非表示にしてしまえば､

   Application.DisplayAlerts = False

'送信前にデータを保存します。

    ThisWorkbook.SaveAs Workbook_path, 52

    '----------------- 52は、xlsm形式でマクロ有効　56は、xls形式　51は、マクロ無効です。

'426　現在ワークブックの上書き保存

    ThisWorkbook.SaveAs hozonname, 52

    Application.DisplayAlerts = True

'COM+が既に開いていなければ開きます

    If Not IsObject(Workbooks("KVComPlus.xla")) Then

        Workbooks.Open KVComPlusDir + "KVComPlus.xla"

    End If

'データ送信

    Dim i As Integer

'データ送信トリガ

    Sheets("通信").Range("H2").Value = 1

'データ送信確認値リセット

    Sheets("通信").Range("J2").Value = 0

'データ送信量初期値

    Sheets("通信").Range("H3").Value = 0

'表示を消します。

    Unload Me

    Worksheets("通信").Activate

    Application.Visible = True

'通信開始します

    Application.Run "KVComPlus.xla!modaction.StartComm"

'時間経過で変更

    'Application.OnTime Now + TimeValue("00:00:01"), "Procedure"

End Sub

という形でKV.COMを起動します。

通信処理で送りたいデータを送信完了し、端末装置への書き込み処理も完了したら、PLCから完了信号をもらって通信を停止させます。

常時通信させないので、VBAの処理も簡単です。

４． 終わりに

今回は、IJP（インクジェットプリンター）への印字する内容を500文字程度罰×20種類送りました。入力も固定分は、バーコード入力してます。エクセルなので、バーコードリーダー取り込みも簡単ですね。

簡単で高機能なことが簡単にできるので、ぜひお試しください。
