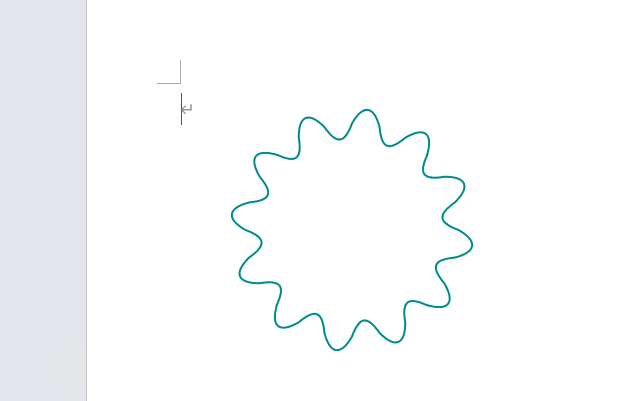

【Word VBA】ベジェ曲線による丸い波線描画マクロ▽ソースコード

Option Explicit

Option Base 0

'

Public Sub ベジェ曲線による丸い波線描画マクロ()

   Const BZCWPAIV = 3.141592653589 　　　　'π

   Const BZCWRADI = (BZCWPAIV / 180) 　　　'π/180

   Const BZCWYAMA = 12 　　　　　　　　　  　'山の数

   Const BZCWBZCN = BZCWYAMA * 6             'ベジェ曲線の位置数

   '

   Const BZCWCXPT = 200                              '描画中心位置(X)

   Const BZCWCYPT = 180                              '  〃             (Y)

   Const BZCWCRAD = 80                               '描画半径

   Const BZCWAPWD = 15                              '波線振れ幅

   Const BZCWLNCL = &H8B8B00                    '線の色（ダークシアン）

   Const BZCWLNWT = 1.5                             '線の太さ

   '---------------------------------------------------------------------------

   Dim Ip As Integer, sngArr(BZCWBZCN, 1) As Single

   Dim sngCns As Single, sngAng As Single

   Dim sngRad As Single

   '

   '*ベジェ曲線データ作成

   sngCns = (BZCWRADI * (360 / BZCWBZCN))

   For Ip = 0 To BZCWBZCN

       sngRad = BZCWCRAD _

       + Choose((Ip Mod 6) + 1, 0, 1, 1, 0, -1, -1) * BZCWAPWD

       sngArr(Ip, 0) = sngRad * Cos(sngCns * Ip) + BZCWCXPT

       sngArr(Ip, 1) = sngRad * Sin(sngCns * Ip) + BZCWCYPT

   Next Ip

   '

   '*ベジェ曲線描画

   With ActiveDocument.Shapes.AddCurve(sngArr)

      .Line.ForeColor.RGB = BZCWLNCL

      .Fill.Visible = msoFalse

      .Line.Weight = BZCWLNWT

   End With

End Sub
