【VB.NET＋OpenTK】によるOpenGLテストプログラム

■はじめに

以前、OpenGLのライブラリーを用いて、C#でプログラミングしたことあるが、それが、使い勝手のよさで、DirectXの開発ツールを使って、VB.Netでブログミングするようになって、それを使った販促用のシミュレーションプログラムを作ったこともあった。しかし、DirectXはバージョンアップするも、その開発ツールは公開されず、販促用のシミュレーションプログラムも継続されず、筆者自身、３Ｄ表示プログラムから、すっかり遠のいてしまった。そして、この間、OpenTKというツールキットで、OpenGLのプログラムが作れるということで、やってみた。

■作成環境

ＯＳ：Windows10

言語：Microsoft Visual Studio2022 Visual Basic

パッケージ : OpenTK 3.3.3 / OpenTK.GLControl 3.3.3

　　　　　=　作成者;The Open Toolkit Team

　なお、ターゲットフレームワークを.net5.0にすると、ビルド時、エラーが発生するので、2019のテンプレートで、ターゲットフレームワークを.NET　Framework4.7.2で、プログラムを作成している。（2023年3月17日現在）

■参考

以前のOpenGLのライブラリーには、基本的な形のメッシュモデルが用意されていて便利だったが、どうもOpenTKには、それが無いので、自分でルーチンを作らなければならないようだ。なので、その部分は、ネット上の某サイトに公開されているＣ＃のコードを参考に、VB.NEＴでプログラミングした。

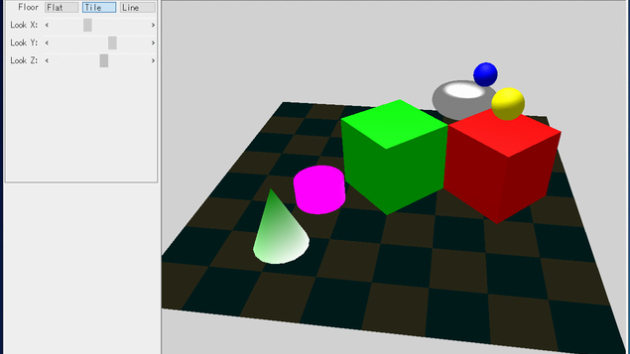

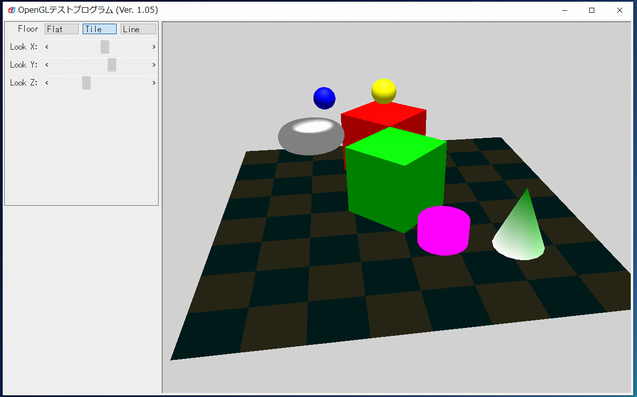

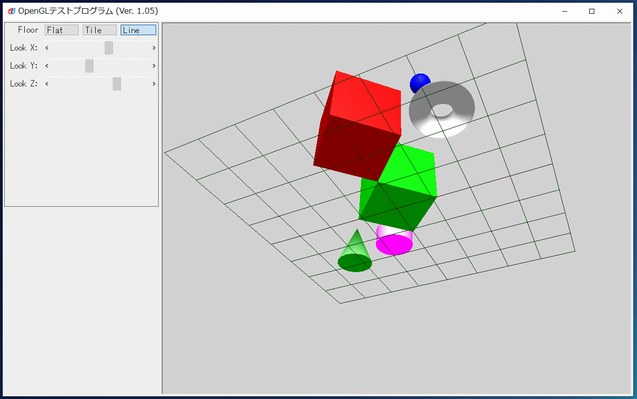

■表示サンプル

テストプログラムなので、雑です。

■図形表示部分のコード

    Public Sub DrawShape()

        GL.Rotate(45, 0, 1, 0)

        GL.Scale(1.0F, 1.0F, 1.0F)

        GL.Translate(0F, 0.3F, 0F)

        Call DrawCube(0.3, 0.3, 0.3, Color.Lime)

        GL.Translate(-0.6F, -0.0F, 0.6F)

        Call DrawCube(0.3, 0.3, 0.3, Color.Red)

        '

        GL.Translate(0F, 0.5F, 0F)

        Call DrawBall(0.12, Color.Yellow)

        GL.Translate(0.5F, 0F, 0.3F)

        Call DrawBall(0.1, Color.Blue)

        '

        GL.Translate(0.2F, -0.3F, 0F)

        Call DrawTaurus(0.3, 0.1, Color.White)

        '

        GL.Translate(-0.2F, -0.5F, -2.0F)

        GL.Rotate(-90, 1, 0, 0)

        Call DrawCone(0.2, 0.5, Color.Green)

        GL.Translate(0.3F, -0.5F, 0.1F)

        Call DrawCylinder(0.2, 0.2, Color.Magenta)

    End Sub

■最後に

　あくまで、これはテストプログラムで、これから、以前、作成したシミュレーションプログラムのようなものを作りたいと思っている。でも、それには、かなり時間かかかりそうである。
