CATIAマクロの作り方(記録編)

前回CATIAマクロの作り方について紹介しました。

CATIAマクロの作り方

ゼロから作って作れない事は無いのですが最初は右も左も分からない状態なのでここから始めるのはかなり厳しいと思います。

これはExcelマクロでも同じです。

そこでExcelに「マクロの記録」があるようにCATIAにも同等の機能「記録を開始...」という物があります。

今回はこのマクロを記録してくれる「記録を開始...」について紹介していきます。

点を作成する操作を記録する

前回記事CATIAマクロの作り方で作成したcatvbaを使います。(消してしまった人は前回記事を参考に再度作っておいてください)

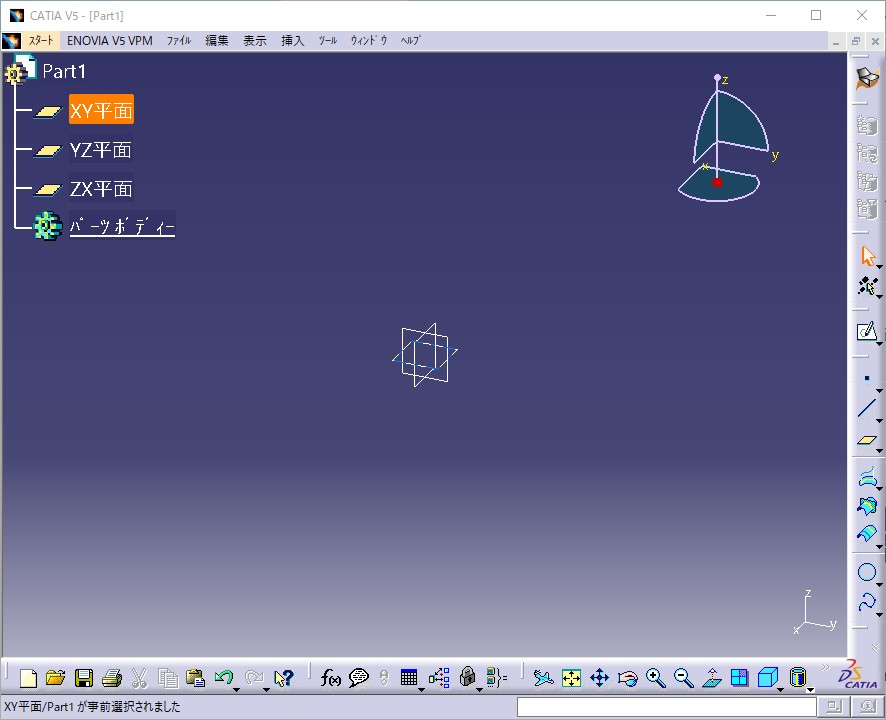

点を作成するために新規でパートも作成しておきましょう。

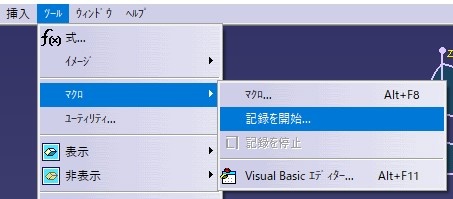

メニューの[ﾂｰﾙ]-[ﾏｸﾛ]-[記録を開始...]を選択します。

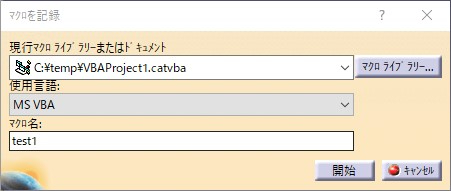

「ﾏｸﾛを記録」ウィンドウが表示されます。

「ﾏｸﾛ名」がそのままモジュール名になるため、「ﾏｸﾛ名」を変更します。(既存のモジュール名「ﾓｼﾞｭｰﾙ1」は使わないようにしましょう)

「ﾏｸﾛ名」を指定し、「開始」ボタンを押下すると記録を止めるための停止ボタンが表示されます。

その状態で点を格納するための「形状ｾｯﾄ」、座標による点をそれぞれ作成します。

点を作成したら停止ボタンを押して記録を止めます。

記録した内容を確認

記録した内容を確認してみましょう。

メニューの[ﾂｰﾙ]-[ﾏｸﾛ]-[Visual Basic ｴﾃﾞｨﾀｰ...]を選択(または直接[Alt]キー＋[F11]キー)します。

Visual Basic ｴﾃﾞｨﾀｰウィンドウが表示されます。

記録時の「ﾏｸﾛ名」で指定したモジュール「test1」が追加され、中に記録した内容を確認する事ができます。

どんな内容になっているか部分的に分けて解説します。

【パート】

パートはPartDocumentが最上級の型でその下にPartが存在します。

変数「partDocument1」は「ActiveDocument」で現在開いているパート(今回の場合は新規作成したパート)の「PartDocument」を取得、代入しています。

変数「part1」は「partDocument1」のPartを取得、代入しています。

【形状ｾｯﾄ】

形状ｾｯﾄはマクロでは「HybridBody」という型になります。

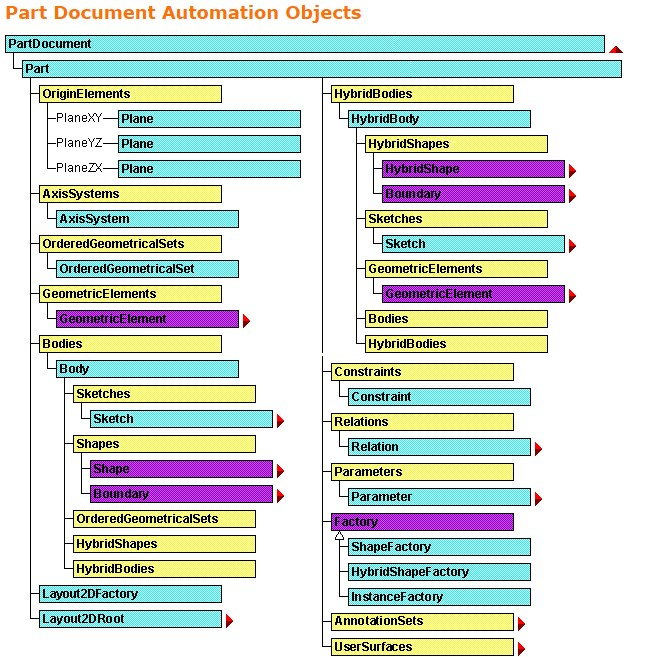

また、形状ｾｯﾄは複数存在可能なので形状ｾｯﾄを集めた「HybridBodies」型に所属します。(データ構造図参照)

変数「hybridBodies1」は「HybridBodies」で「part1」直下の形状ｾｯﾄ全てが入っています。(この時点では1つも形状ｾｯﾄを持たない形状ｾｯﾄの集まり)

変数「hybridBody1」は「Add()」で「hybirdBodies1」に新規の形状ｾｯﾄが作成され、代入しています。

「part1.Update」でパートを更新し、形状ｾｯﾄの追加が確定します。

【HybirdShapeFactory】

点や線などの要素を作成する時には必ず作成するための工場となる「HybridShapeFactory」が必要になります。

「HybridSahpeFactory」はパートが持っているのでパートから取得します。

変数「hybridShapeFactory1」は「HybridSahpeFactory」で「part1」から取得、代入しています。

【点要素】

座標による点の作成には「AddNewPointCoord()」を使います。

第一引数からX、Y、Zで単位はmmです。

変数「hybridSahpePointCoord1」は「AddNewPointCoord(10#, 20#, 30#)」で「hybridShapeFactory1」から点が作成され、代入しています。

作成した点は「AppendHybridShape」で「hybridBody1」へ格納しています。

パートの「InWorkObject」は作業オブジェクトの指定に使うため、今回これをやる意味は無いのですが記録で作成されました。(無視して問題無いです)

「Update」で作成した点を更新しています。

実行してみる

折角記録して内容も確認できたので記録したマクロを実際に動かしてみましょう。

メニューの[ﾂｰﾙ]-[ﾏｸﾛ]-[ﾏｸﾛ...]を選択(または直接[Alt]キー＋[F8]キー)します。

マクロ操作ウィンドウが表示されます。

記録したモジュール「test1」を選択して「実行」ボタンを押下すると記録時に作成した構成と同じように形状ｾｯﾄと点が追加で作成されました。

まとめ

マクロの記録の使い方について紹介しました。

GSDのワークベンチに準備されているコマンドについては大半がこの方法で記録する事が可能です。

これらが出来るようになるだけでも設計作業の効率化は見込めるようになります。
