CATIAマクロの作り方

CATIAはExcel同様マクロを作る事が出来ます。

ただし、Excelとは違いプロジェクト(マクロ)とデータは別で管理します。

Excelの場合は拡張子が「.xlsm」がプロジェクトとデータ(Excel自体)が1つのファイルに共存しているのに対してCATIAでは拡張子が「.catvba」というファイルにプロジェクトのみ格納されます。

そのため、CATIAでプロジェクトを作るには「.catvba」ファイルを作る必要があります。

本ブログではこの「.catvba」ファイルの作成からメッセージボックスを表示する簡単なプログラムを作り、実際に実行する流れを解説します。

「.catvba」ファイルを作成する

「.catvba」ファイルはマクロライブラリーウィンドウから作成できます。

メニューの[ﾂｰﾙ]-[ﾏｸﾛ]-[ﾏｸﾛ...]を選択(または直接[Alt]キー＋[F8]キー)します。

マクロ操作ウィンドウが表示されます。

「ﾏｸﾛ ﾗｲﾌﾞﾗﾘｰ...」ボタンを押下するとマクロライブラリーウィンドウが表示されます。

マクロにはVBA以外を選択する事が出来るのですがVBA以外の仕様は不明なため、VBAで作る事にします。

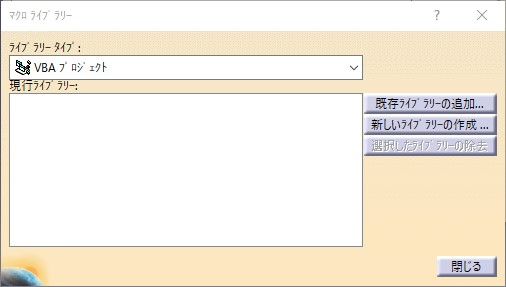

「ﾗｲﾌﾞﾗﾘｰ ﾀｲﾌﾟ：」を「すべてのﾗｲﾌﾞﾗﾘｰ」から「VBA ﾌﾟﾛｼﾞｪｸﾄ」に変更します。

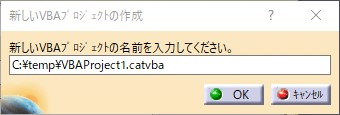

「新しいﾗｲﾌﾞﾗﾘｰの作成 ...」ボタンを押下して「新しいVBAﾌﾟﾛｼﾞｪｸﾄの作成」ウィンドウが表示されたら任意の場所と任意のファイル名を入力して「OK」ボタンを押下します。

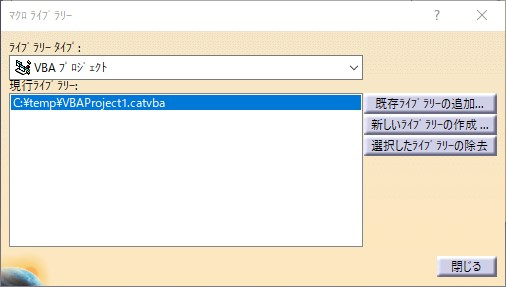

マクロライブラリーウィンドウに戻ると先ほど作成したVBAプロジェクトファイルが一覧に追加されます。

これで「.catvba」ファイルを作成する事が出来ました。

マクロを作成する

「.catvba」ファイルが作成できたので続いてマクロを作成していきます。

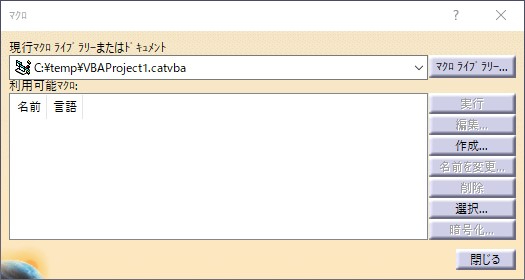

マクロ操作ウィンドウで「閉じる」ボタンを押下すると先ほど作成したVBAプロジェクトファイルが選択された状態でマクロ操作ウィンドウに戻ります。

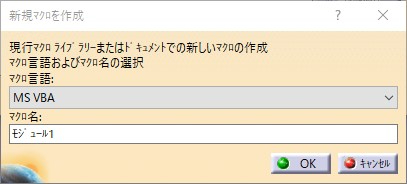

「作成」ボタンを押すと新規マクロ作成ウィンドウが表示されます。

任意のマクロ名を入力して「OK」ボタンを押下するとマクロ操作ウィンドウの「利用可能ﾏｸﾛ:」に作成したマクロが追加されます。

これでマクロを作成する事ができました。

メッセージボックスを表示するプログラムを書く

マクロは作成出来たのですがこのままでは何もしないマクロです。

メッセージボックスを表示するプログラムを書いてメッセージボックスを表示するマクロにしていきます。

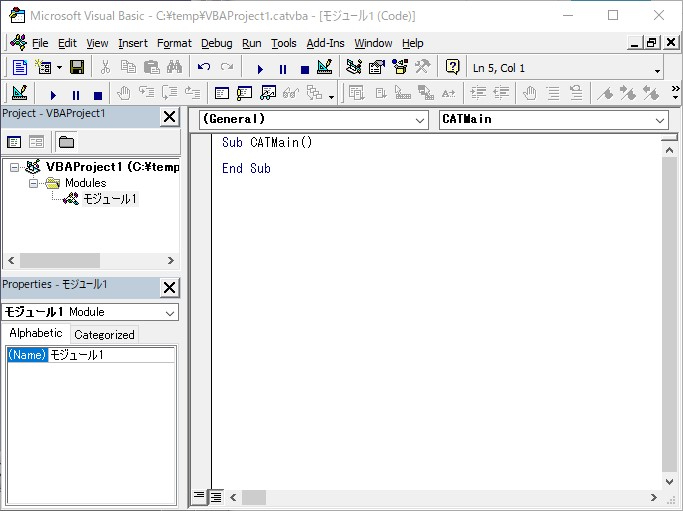

マクロ操作ウィンドウで「編集...」ボタンを押下するとVBE(Visual Basic Editor)が表示されます。

自動で「CATMain()」プロシージャが作成されます。

CATIAマクロでは実行の対象が標準モジュールになり、指定した標準モジュールの「CATMain()」プロシージャが呼ばれる仕様になっています。

メッセージボックスを表示するプログラムはこのプロシージャに書いていきます。

「CATMain()」プロシージャを以下のように変更記述します。

Sub CATMain()
    MsgBox "Hello CATIA macro."
End Sub

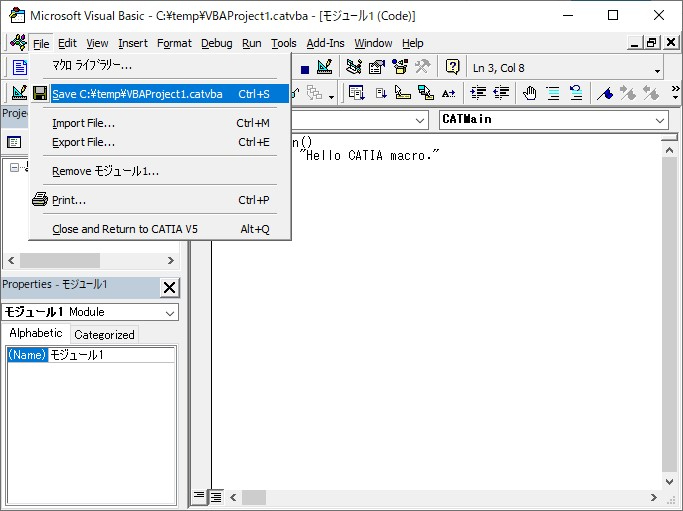

記述できたらメニューから[File]-[Save]を押下(または[Ctrl]キー+[S]キー)して保存します。

マクロ操作ウィンドウを再度表示して今度は「実行」ボタンを押下します。

以下のメッセージボックスが表示されたら成功です。

まとめ

「.catvba」ファイルの作成、マクロの作成、プログラムの記述と流れを解説してきました。

どのCATIAマクロを作る場合でも同様の方法で作っていきます。

CATIAは触っているけどCATIAマクロってどんなんだろう？って思っている人は一度試してみてください。

実際に試してみてどんな事ができるか興味を持たれた方はご相談ください。

CATIAマクロの作成も受け付けています。
