煩雑化するUSB規格 #1

最近、Type-Cが普及しつつありますね。普及しつつある背景かどうかはわかりませんが、先日EUでスマートフォン端子をType-Cに統一する法案が可決されました。これはスマートフォン買い替えの度に充電ケーブルが必要となり、大量のゴミが発生していることが発端のようです。EU圏だけで年間16.6kg/人だとか。

当初、独自規格の「Lightning」を採用していたAppleはイノベーションを停滞させるものだと反発していましたが、最近のApple製品では｢Lightning｣から｢Type-C｣へ移行しているように思えます。(EU規制に賛同したのか、別の意図があるのかはよくわかりませんが。)

伝送規格やコネクタの種類、給電規格まで煩雑化してますね。ここで一つ一つ整理していこうと思います。先ずは伝送規格から。

USB 2.0は長年に渡って使い続けているので、みなさん馴染みが深いのでは、と思います。USB 3.xあたりからわけわからなくなってきているのでは？何が違うのか？一番分かり易い伝送スピードの違いから説明します。

USB1.0/1.1   Low Speed : 1.5Mbps

                     Full Speed : 12Mbps

※ターゲットデバイスはマウスやキーボード等

※現在は1.1規格は2.0に統一されている

USB 2.0        High Speed : 480Mbps

※ターゲットデバイスは、スキャナ、デジカメ、プリンタ、USBメモリ等

※USB 2.0で爆発的にPC周辺機器として普及が進む

USB 3.0              5Gbps

※ターゲットデバイスはHDD/SSD等の大容量化されたストレージ製品

USB 3.1  Gen1 :  5Gbps

               Gen2 :  10Gbps

※USB 3.0の5GbpsをGen1とし、Gen2の10Gbpsが追加される

USB 3.2  Gen1 :  5Gbps

               Gen2 : 10Gbps

               Gen1 x2 : 10Gbps

               Gen2 x2 : 20Gbps

※USB 3.1に2レーンモード(x2）が追加される

USB4 : 別枠で説明予定

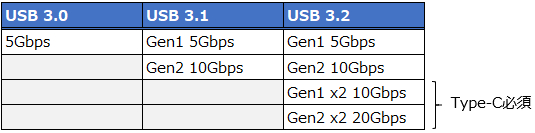

まとめ

　　　                                             x2: 2レーンモード
