16bitパターンでLチカ

マイコン基板を作る際に、デバッグ用を兼ねて動作状態を示すLEDを設けることが多いのですが、このLEDの点滅パターンを変えてプログラムの動作モードを示したいと言った時に16bitパターンに従って点滅させたりします。

マイコンのコードよりも分かり易いかと思い、Micro:bit で例を作りました。

動作概要

100msec毎に以下のビットパターンのLSBが１なら点灯０なら消灯を出力し、ビットパターンを右シフトします。シフト回数をカウントし、１６回目の時にビットパターンに初期値を書き込み、シフトカウンターをリセットします。

（0bで始まる以下のビットパターンは2進数表現です。）

ビットパターン１　0b1000000000000000　（1.6秒周期で短く点灯）

ビットパターン２　0b0111111111111111　（1.6秒周期で短く消灯）

ビットパターン３　0b0101010101010101　（0.2秒周期で点滅）

点滅パターン切り替えは、ビットパターンの初期値を書き換えるだけです。

この例では、以下のボタン操作で点滅パターンを切り替えます。

　　ボタンA＝ビットパターン１

　　ボタンB＝ビットパターン２

コードのブロック

実際のブロックは以下のようなものです。

変数は以下の４個です。

　　ledpd 　　LED点滅パターンの初期値

　　ledwk 　　↑　のワーク（シフトレジスタ）

　　ledcnti　　シフトカウンターの初期値

　　ledcnt 　　シフトカウンター

ledpd を書き換えると点滅パターンが変わります。

PICマイコンで実現するには

Micro:bitの場合は上図のようにブロックを並べるのですが、PICマイコンで実現するには少し手間がかかります。

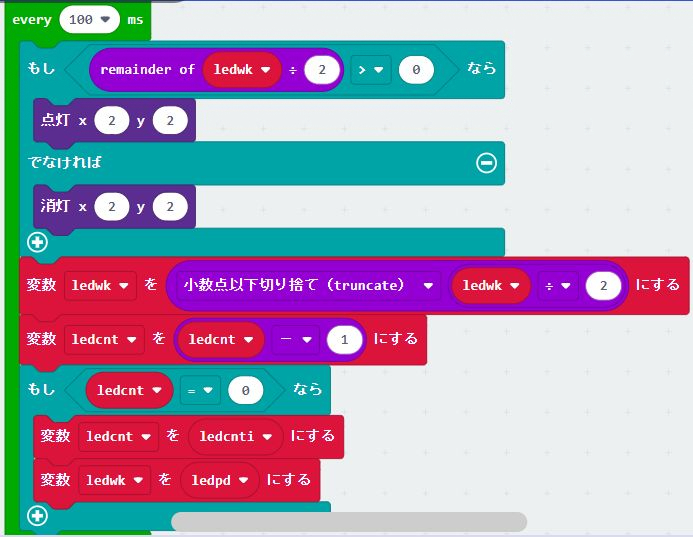

２枚目の絵の every 100ms はイベントタイマーを設定して割込み処理させれば良いのですが、一枚目の絵右側のボタンが押された時の部分は、（幾つか方法がありますが）例えばイベントタイマー割込みを使ってI/Oポートをサンプリングしてボタン押下のエッジを検出する必要があります。

また、初期設定ではSFRと呼ばれるレジスターを設定するなどの準備が必要で、慣れないと意外に苦労したりします。
