【VisualBasic+OpenCVSharp4】による円（十円玉）画像認識処理

■はじめに

VisualBasic+OpenCVSharp4によって、色々な画像認識処理のプログラムを試験的に作成しましたが、その中で、十円玉の画像認識のサンプルプログラムが一番、年上の友人にウケたので、それを載せます。

■作成環境

ＯＳ：Windows10

言語：Microsoft Visual Studio2022 Visual Basic + OpenCVSharp4(パッケージ)

被写体：十円玉数枚

カメラ：COOLPIX A10(NIKON) 静止画を使用

■円(十円玉)検出処理部分のプログラムソース

Dim matSoc As Mat = New Mat(画像ファイル名)

Dim matGry As Mat =

　　　　　　matSoc.CvtColor(ColorConversionCodes.BGR2GRAY)

Dim matHou As Mat = matSoc.Clone()

'

Cv2.GaussianBlur(matGry, matGry,

　　　　　　　　　　　　New OpenCvSharp.Size(9, 9), 0)

Dim Circles As CircleSegment() =

       Cv2.HoughCircles(matGry, HoughModes.Gradient,

       解像度, 円同士が最低限距離,

       円の全体を検出する際の閾値, 円の中心を検出する際の閾値,

       検出する円の半径の下限, 検出する円の半径の上限)

Dim Ip As Integer = 0

For Each item As CircleSegment In Circles

     matHou.Circle(New Point(item.Center.X, item.Center.Y),

　CInt(Math.Truncate(item.Radius)), New Scalar(0, 255, 0), 3)

      Ip = Ip + 1

       Cv2.PutText(matHou, Ip.ToString("00"),

                      New Point(item.Center.X - item.Radius / 2,

　　　　　　　　　　　　　item.Center.Y - item.Radius / 2),

                  　 HersheyFonts.HersheyComplexSmall, 1,

　　　　　　　  New Scalar(255, 255, 0), 1, LineTypes.AntiAlias)

Next

pic_Main1.Image = matHou.ToBitmap

SetSBarLabText(1, Ip.ToString() & "個、円検出しました.")

■円(十円玉)検出処理例

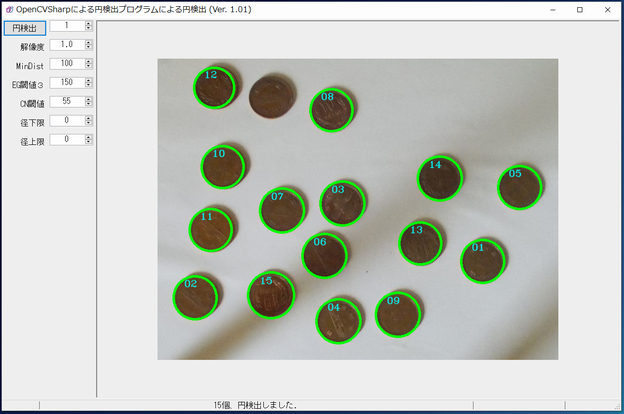

《例１》

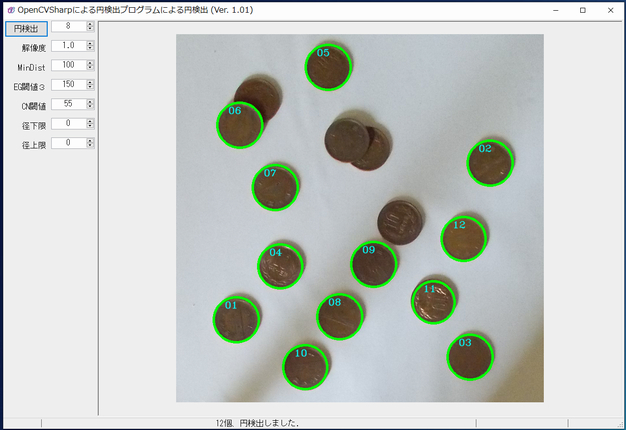

《例２》

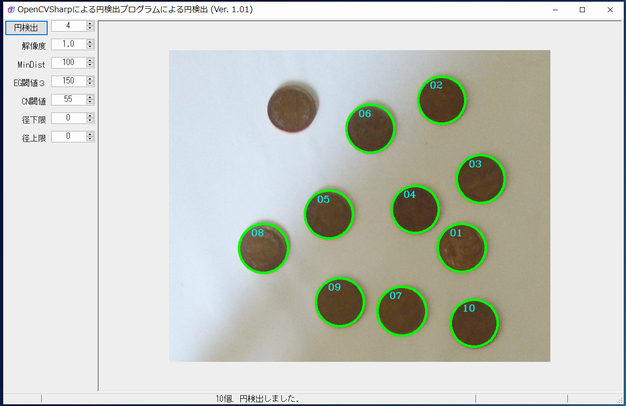

《例３》

《例４》

《例５》

《例６》

《例７》

《例８》

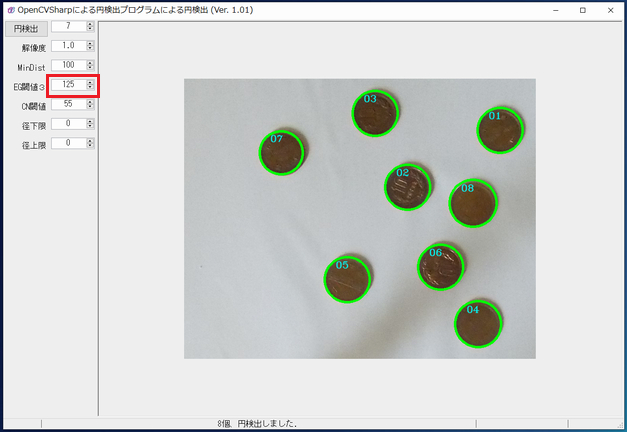

■円(十円玉)検出処理例、その２

上記の《例７》の設定値を変えると、

■円検出の問題点

　単純な円検出しかしていないので、検出精度はよくないです。もっと、正確に円検出しようすれば、撮影時のライティングを工夫したり、処理を追加して、十円玉の影を取り除く必要があります。さらに、接触した十円玉、重なった十円玉を、正確に円検出しようすれば、さらなる処理が必要です。
