どうも、たまりコードです。
実際にご依頼いただき、対応完了済み案件についてご紹介します。
当初のご相談内容は下記です。
※ご依頼主さんには掲載許可いただいてます。
12Ｖ電源で複数のＬＥＤを制御するための電子回路設計について
ご依頼日：2023年2月24日
予算：10,000円
提案期限：2023年3月4日
納品希望日：未定・相談して決めたい
ご依頼内容：
【目的】
車両の電装品を点灯・制御するための電子回路の設計をお願い致します。
【依頼背景・用途】
車両の内装を装飾するため、プログラムにより任意の点灯が電飾が必要となったので、ご依頼させていただきました。
【追加情報】
納期の希望は特にありません。
必要な部材等ありましたら提供させていただきます。
車両の電装品を点灯・制御するための電子回路の設計をお願い致します。
【依頼背景・用途】
車両の内装を装飾するため、プログラムにより任意の点灯が電飾が必要となったので、ご依頼させていただきました。
【追加情報】
納期の希望は特にありません。
必要な部材等ありましたら提供させていただきます。
30分以内に返信し、電装品のメーカー・型式や、完成イメージなどを質問させていただき、少しずつ設計に必要な仕様を洗い出し話を詰めていきました。
・納期は急いでいない
・ユニバーサル基板にLEDを実装
・車載電源電圧12V
・Flux LED 4つ直列接続を1セットとして、計30セットを点灯コントロール
・イルミネーションはテーマパークのパレードのように
・プログラミングは勉強を兼ねてお客様ご自身で実施
・基板への実装・はんだ付け等もお客様ご自身で実施
構成を検討するため部材の調査をしたところ、Flux LEDのVf=3.2Vなので4つ直列接続では12.8Vとなり電源電圧12Vを超えるため、
①3つ直列接続を1セットとして計40セットを点灯制御
②シリアルLEDなら1m(LED60個)×2本接続し、2m(LED120個)1本になりますがLED1個ずつ点灯制御
の2通りでご提案。
点灯制御用のコントローラは
①Arduino mega2560に搭載されてるATmega2560-16AURならGPIOが70ポートもあるのでプログラム容易
②Arduino UNOに搭載されているATmega328PではGPIOが20ポートしかないのでシフトレジスタを追加してシリアル通信によりGPIOを増やす必要があるのでプログラム難易
の2通りでご提案。
②Arduino UNOに搭載されているATmega328PではGPIOが20ポートしかないのでシフトレジスタを追加してシリアル通信によりGPIOを増やす必要があるのでプログラム難易
の2通りでご提案。

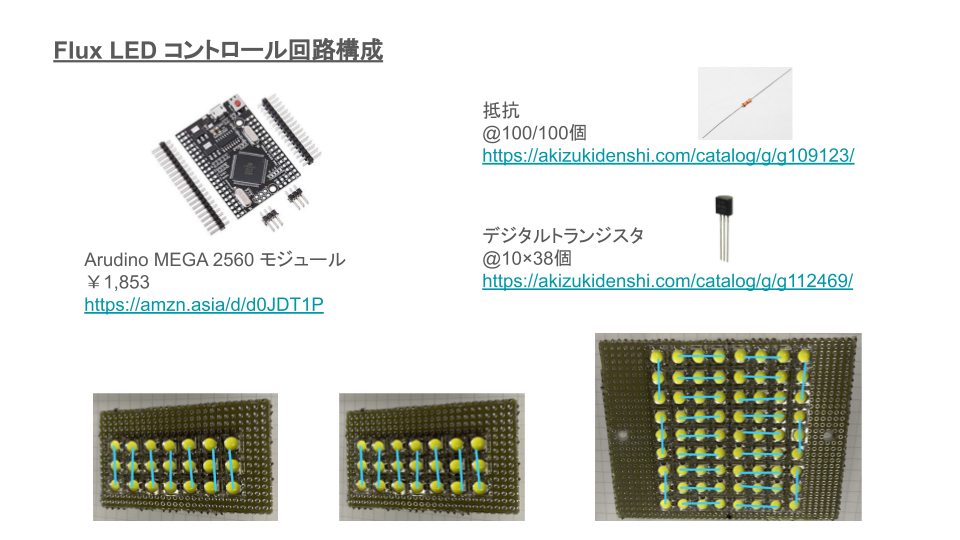

Flux LED 3つセットを38セット＋Arduino mega2560を選択いただきました。
ご提案内容を回路構成としてまとめて正式にご提案し、ご購入いただきました。
2024年3月7日、回路図と部品リストをもって正式な納品としてご提出しました。
これはほんの一例です。
今回は回路設計だけの対応でしたが、基板設計や基板部品実装、Arduino プログラムも対応可能です。
できるだけお客様のご要望に沿えるかたちで対応させていただいております。
電子工作初心者さんでも丁寧にわかりやすく解説させていただきますので、まずは、お気軽にご相談宜しくお願いします。
